4 points que vous devez savoir sur les cartouches filtrantes plissées

La cartouche filtrante plissée est une cartouche filtrante avec un média filtrant à structure plissée. En termes d’efficacité de filtration, elle peut être divisée en efficacité absolue du filtre et efficacité nominale du filtre. Selon les propriétés matérielles de la membrane filtrante, elle peut être divisée en hydrophile et hydrophobe. Et il est généralement divisé en filtres à membrane plissée PP, fibre de verre, nylon, PES, PTFE, PVDF selon le type de matériau de la membrane filtrante. Les filtres à cartouche plissés sont généralement utilisés dans les domaines de l'alimentation et des boissons, de la biopharmaceutique, de la microélectronique, des centrales électriques, de la chimie et dans d'autres domaines.

1. Comment produire des cartouches filtrantes plissées ?

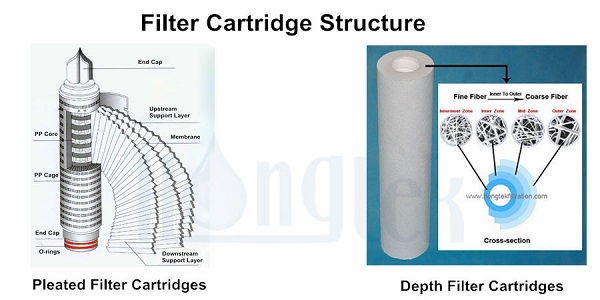

Le Cartouche filtrante plissée est principalement composé d'une membrane filtrante, d'un tissu non tissé, de fibres longues, d'un filet de support, d'un noyau interne, d'une cage extérieure, d'un embout et d'une bague d'étanchéité/joint. Il est fabriqué par le processus de plissage de la membrane, le processus de soudage des bords par ultrasons et le processus de soudage par fusion à chaud par ultrasons. Jetons un coup d'œil au processus de production ci-dessous :

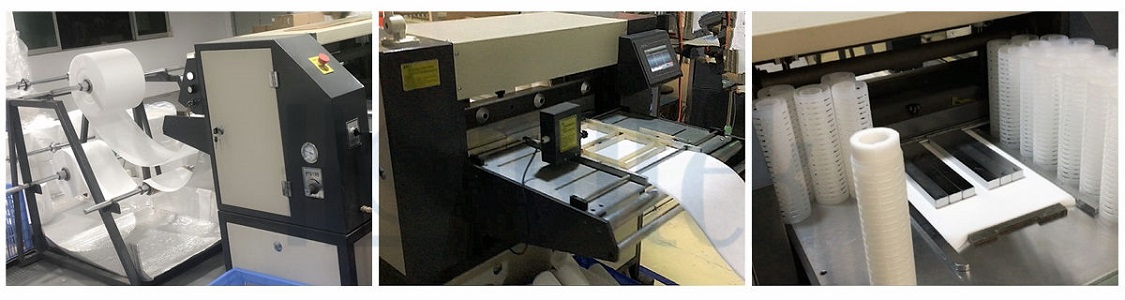

(1) Processus de plissage de la membrane

Le processus de plissage de membrane est un processus d'empilage de médias filtrants tels que des membranes filtrantes, des tissus non tissés, des fibres longues, etc. et de leur plissage à travers une machine à membrane plissée. Après avoir donné à ces médias filtrants une forme plissée, coupez-les en fonction de la surface de membrane requise pour les cartouches filtrantes plissées.

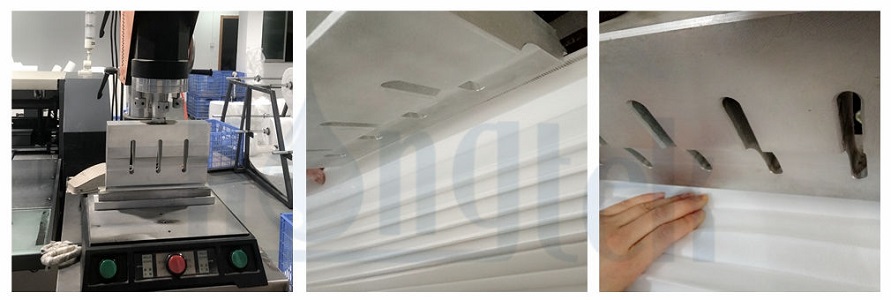

(2) Processus de soudage des bords par ultrasons

Le processus de soudage par ultrasons des bords est un processus de soudage du bord du milieu filtrant plissé coupé à travers une machine de soudage par ultrasons des bords. Il est scellé entre les coutures et le média filtrant plissé devient une structure annulaire, garantissant que le média filtrant plissé ne fuira pas pendant le processus de filtration.

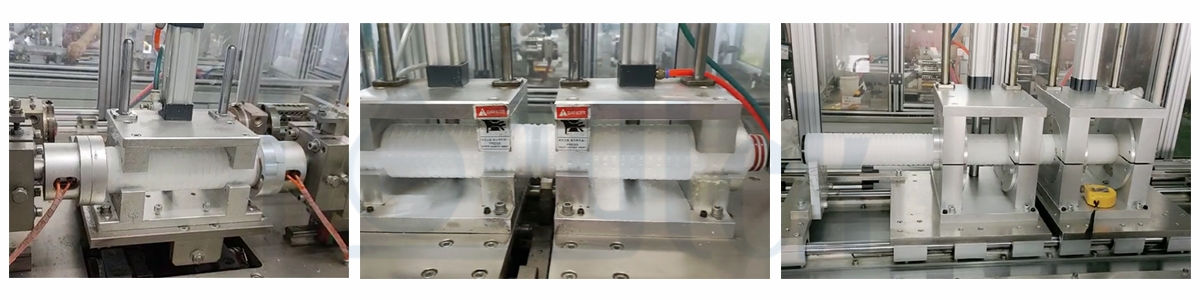

(3) Processus de soudage thermofusible par ultrasons

Le processus de soudage thermofusible par ultrasons s'effectue principalement par l'épissage thermofusible entre deux cartouches filtrantes par une machine de soudage thermofusible, ou par le processus de soudage entre l'élément filtrant et le capuchon d'extrémité, de sorte que les filtres à cartouche plissés puissent obtenir un effet filtrant sans fuite latérale pendant l'utilisation.

2. Quels sont les avantages de Filtres à cartouche plissés?

Le filtre à membrane plissée s'appuie principalement sur la membrane filtrante pour intercepter les polluants présents dans le liquide sur le même plan. Comparé aux éléments filtrants profonds tels que le filtre soufflé par fusion et le filtre enroulé à ficelle, qui utilisent la structure interne du milieu pour intercepter les polluants, le filtre plissé a un meilleur effet filtrant. Jetons un coup d'œil aux avantages spécifiques suivants :

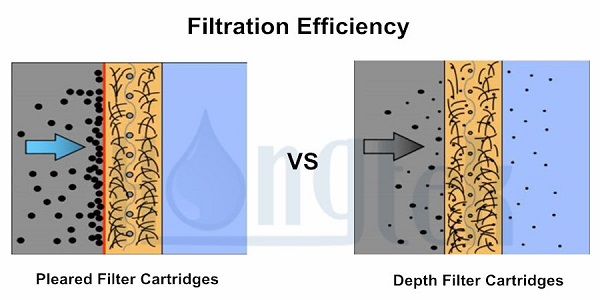

(1) Efficacité de filtration supérieure

La méthode de filtration de la cartouche filtrante plissée est la filtration de surface. Les pores de la membrane filtrante sont répartis uniformément et ont la même taille de pores. Les polluants sont directement interceptés à la surface de la membrane filtrante et les particules ne fuiront pas lorsque la pression fluctue. Cartouches filtrantes soufflées par fusion et Cartouches filtrantes enroulées en ficelle appartiennent à la filtration en profondeur. Les trous de filtre sont répartis sur tout le média filtrant et les polluants sont principalement interceptés par les trous de filtre à l'intérieur du média filtrant. Lorsque la pression fluctue, les particules peuvent fuir.

(2) Effet de filtrage plus précis

La membrane filtrante du filtre à membrane plissée est constituée de matériaux chimiques polymères grâce à une technologie de pointe. Comparé au trou de filtre intérieur de l'élément filtrant profond tel que Cartouches soufflées par fusion et des cartouches enroulées en ficelle, le trou de la membrane filtrante de la cartouche filtrante plissée peut être transformé en une taille de pores plus petite, afin d'obtenir un effet de filtrage plus précis.

(3) Meilleure flexibilité

Le média filtrant du filtre à cartouche plissée peut être composé d'une ou plusieurs couches de membranes filtrantes, de fibres longues et de tissus non tissés avec une précision de filtration différente. Par rapport au média filtrant de l'élément filtrant profond, la diversité du média filtrant de la cartouche filtrante plissée peut rendre une application plus flexible dans des domaines plus différents.

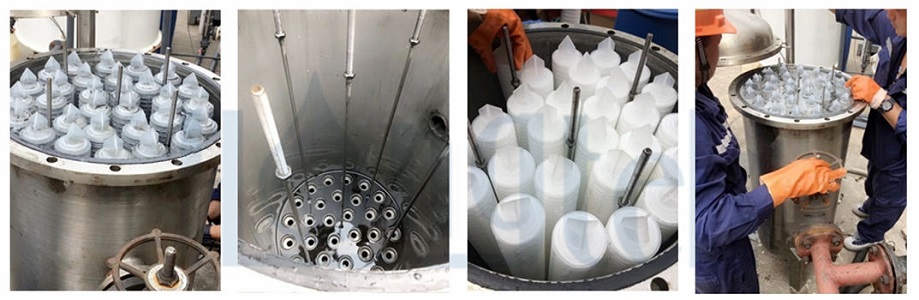

3. Comment remplacer le Cartouches filtrantes plissées?

Pendant le processus de filtration du filtre à cartouche plissée, lorsque la valeur du manomètre sur le dessus du boîtier du filtre atteint la valeur recommandée pour remplacer la différence de pression, afin d'éviter les dommages de la cartouche filtrante dus à une pression excessive et à l'apparition d'une eau insuffisante produite par le boîtier du filtre, une nouvelle cartouche filtrante plissée doit être remplacée. Jetons un coup d'œil aux étapes de remplacement du filtre à membrane plissée.

(1) Préparez une toute nouvelle cartouche filtrante plissée dont la longueur, le diamètre intérieur, le diamètre extérieur, la précision, le matériau filtrant et la bague d'étanchéité répondent tous à la norme d'utilisation ;

(2) Confirmez que le système est dans un état arrêté, fermez la vanne d'entrée d'eau et la vanne de sortie d'eau ;

(3) Ouvrez lentement la soupape d'échappement sur le dessus du filtre pour le traitement de décompression afin d'éviter tout danger causé par une pression excessive pendant le processus de remplacement ;

(4) Ouvrez le robinet de vidange et vidangez le liquide dans le boîtier du filtre à cartouche jusqu'à ce que le liquide ne s'écoule plus. Ce processus doit être effectué lentement pour éviter que le liquide contenu dans le boîtier du filtre n'éclabousse ;

(5) Ouvrez le couvercle sur le dessus du filtre, retirez la cartouche filtrante plissée qui doit être remplacée, puis nettoyez la saleté restante à l'intérieur du boîtier du filtre ;

(6) Ouvrez le sac du filtre à cartouche plissée, humidifiez le joint torique avec un lubrifiant approprié (comme de l'eau), réduisez la friction entre le joint torique et la douille au bas du boîtier du filtre à cartouche et facilitez l'installation ;

(7) Tenez l'extrémité de la cartouche filtrante plissée près du joint torique et insérez verticalement le filtre à cartouche plissée dans la douille située au bas du boîtier du filtre. À ce stade, il convient de noter que le joint torique et la douille au bas du boîtier doivent être en contact complet et que le joint torique ne doit pas être exposé pour garantir l'étanchéité du boîtier du filtre à cartouche ;

(8) Installez et fixez le plateau du filtre, fermez le couvercle supérieur du filtre et serrez les tampons ;

(9) Fermez le robinet de vidange du boîtier du filtre, ouvrez légèrement le robinet d'entrée d'eau et laissez le liquide pénétrer dans le boîtier. Lorsque le liquide déborde de la soupape d'échappement située sur le dessus du boîtier, fermez la soupape d'échappement ;

(10) Ouvrez lentement la vanne de sortie en aval jusqu'à ce qu'elle soit complètement ouverte, puis ajustez lentement la vanne d'entrée jusqu'à ce que la différence de pression entre l'amont et l'aval du boîtier du filtre atteigne la valeur de la différence de pression initiale.

4. Comment entretenir les cartouches filtrantes plissées ?

(1) Stérilisation à la vapeur : Lorsque la cartouche filtrante plissée est utilisée dans un domaine nécessitant un environnement stérile, elle doit être stérilisée avec de la vapeur saturée propre et sèche avant utilisation. Veuillez cliquer sur ce lien Comment stériliser à la vapeur l’élément filtrant plissé ? pour savoir comment le filtre à membrane plissée est stérilisé à la vapeur.

(3) Stockage : Si le filtre à cartouche plissée n'est temporairement pas utilisé, il ne doit pas être séché, mais doit être stocké dans le boîtier du filtre à cartouche avec de l'eau purifiée ou de l'eau contenant un agent antibactérien (comme moins de 10 ppm d'hypochlorite de sodium ou une solution de peroxyde d'hydrogène à 2 %), bien rincer avant de le réutiliser.

(2) Nettoyage : Lorsque la cartouche filtrante plissée est utilisée pendant une longue période, elle se bouchera inévitablement. Afin d'augmenter le flux de l'élément filtrant et de prolonger sa durée de vie, il est possible de choisir de nettoyer le filtre à cartouche plissée. Veuillez suivre le lien Comment nettoyer vos cartouches filtrantes plissées ? pour apprendre à nettoyer les cartouches filtrantes plissées.

Quelles cartouches filtrantes plissées Hongtek fournit-elle ?

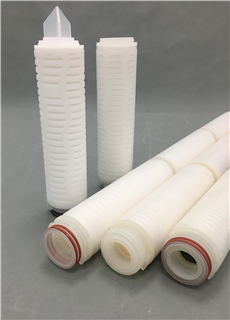

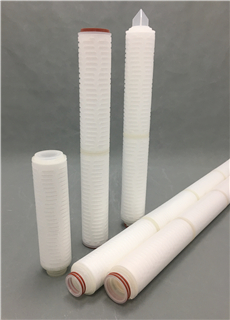

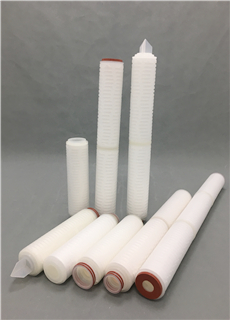

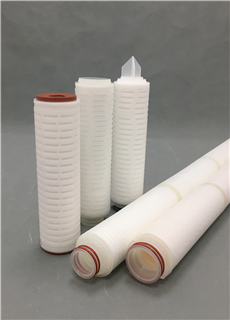

Cartouches plissées PP	Filtres plissés PES	Cartouches plissées en PTFE	Filtres plissés PVDF	Cartouches plissées en nylon	Filtres plissés en fibre de verre
