Boîtier de filtre à manches PPH (polypropylène homopolymère) est fabriqué en matière plastique renforcée de polypropylène grâce à une technologie de moulage par injection intégrée. Comparé au matériau PP, le matériau PPH a une meilleure résistance aux acides forts, aux alcalis forts, à la corrosion, aux hautes températures et aux hautes pressions, etc. Les boîtiers de filtre PPH sont largement utilisés dans les domaines chimique, pétrolier, pharmaceutique, galvanoplastie, eaux usées industrielles, dessalement de l'eau de mer, impression et teinture et autres domaines industriels. L'installation et le remplacement correctement réglementés du boîtier du filtre sont un facteur important pour que le système de filtration PPH fonctionne efficacement dans ces zones. Apprenons-en plus sur l’installation et le remplacement du système de filtration PPH.

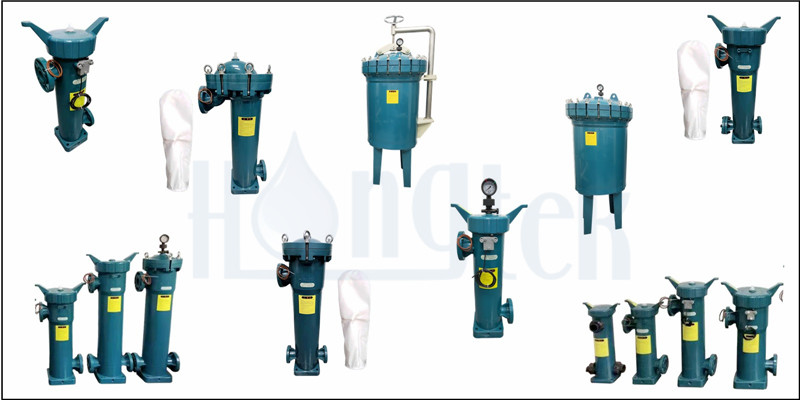

Combien de types de Boîtier de filtre à sachet en plastique Y en a-t-il ?
Le boîtier de filtre à manches en plastique (PPH) peut être divisé en type à capuchon à boulon pivotant et en type à capuchon à vis selon la méthode d'étanchéité du récipient. Il peut également être divisé en boîtier de filtre à sac unique ou multi-sacs en fonction du nombre de sacs filtrants installés. De plus, afin de répondre aux différentes exigences des systèmes de filtration dans divers domaines, HONGTEK a spécialement conçu différents modèles de boîtiers de filtre à manches pour aider les clients à développer des solutions de filtration plus économiques.

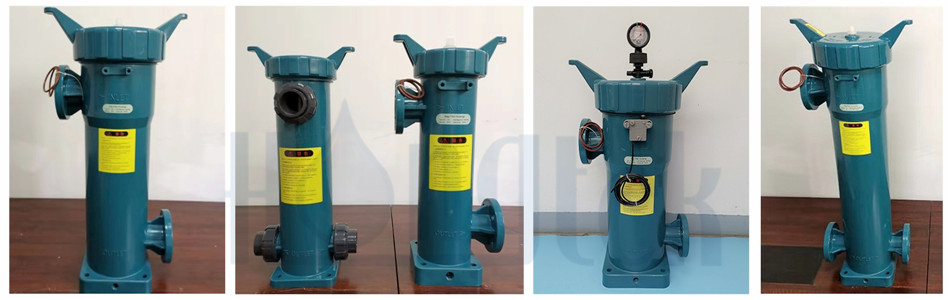

1. Boîtier de filtre à manches en plastique (PPH) à bouchon à vis
Le boîtier du filtre à manches à bouchon à vis de type PPH (Polypropylène Homopolymère) est verrouillé et scellé en vissant le couvercle supérieur. Il peut être installé avec un sac filtrant avec diverses spécifications, telles que la taille n°1, la taille n°2, la taille n°4, la taille n°5, la taille n°6, etc., et le boîtier du filtre à sac en plastique (PPH) peut être connecté en parallèle pour répondre à différentes exigences de capacité de débit.

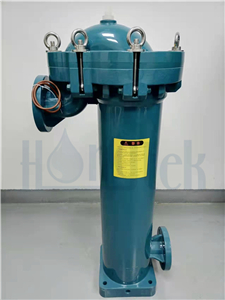

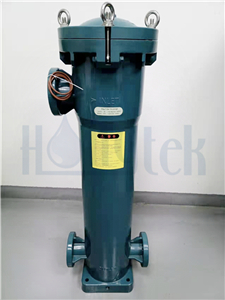

2. Boîtier de filtre à manches en plastique (PPH) à capuchon à boulon pivotant
Le boîtier du filtre à manches PPH à capuchon à boulon pivotant est verrouillé et scellé en serrant le boulon pivotant sur le couvercle supérieur. Il est généralement installé avec un sac filtrant de taille #2. Habituellement, si un seul boîtier de filtre à sac en plastique ne peut pas répondre aux exigences de débit du système, vous pouvez choisir d'installer plusieurs boîtiers de filtre à sac unique en parallèle, ou choisir d'installer un/plusieurs boîtiers de filtre multi-sacs en parallèle, afin de répondre aux exigences de trafic du système.
Comment installer et remplacer Système de filtration de sacs en plastique?
HONGTEK propose deux types de systèmes de filtration en plastique de type sac : le type à bouchon à vis et le type à bouchon à boulon pivotant. Les étapes d'installation et de remplacement des deux types de systèmes de filtration à sacs PPH (Polypropylène Homopolymère) sont différentes. Voyons comment installer et remplacer le sac filtrant dans ces deux systèmes de filtration respectivement.

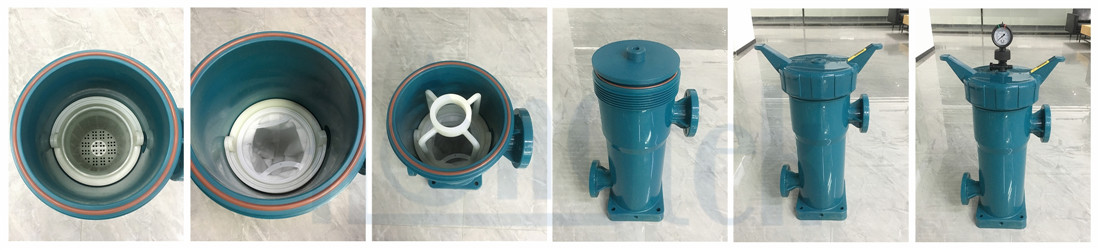

1. Guide d'installation et de remplacement des systèmes de filtration à sacs en plastique de type bouchon à vis
1) Avant d'installer un boîtier de filtre à manches en PPH (Polypropylène Homopolymère), assurez-vous que le boîtier n'est pas endommagé et que les spécifications sont conformes à la norme. Ensuite, ouvrez le couvercle supérieur du boîtier, retirez le manomètre, la soupape d'échappement, l'anneau de pression, la plaque de pression intérieure, le panier et les autres pièces du Boîtier de filtre en plastique (PPH), installez enfin le robinet de vidange ;
2) Coupez l'alimentation électrique du système de filtrage, mettez-le dans un état d'arrêt et fermez la vanne d'entrée en amont et la vanne de sortie en aval du boîtier du filtre PPH. Si vous installez simplement un boîtier de filtre PPH, connectez directement les brides d'entrée/sortie du boîtier aux tuyaux d'entrée/sortie et scellez-les hermétiquement. Si vous installez plusieurs boîtiers de filtre PPH, vous devez assembler les boîtiers de filtre multiples en parallèle horizontalement, puis connecter la bride d'entrée/sortie du boîtier aux tuyaux d'entrée/sortie et les sceller. Afin de faciliter le contrôle et le fonctionnement du système, lorsque les boîtiers de filtre sont installés en parallèle, généralement une vanne d'entrée/sortie sera installée en amont/en aval de chaque boîtier de filtre ;
3) Avant d'installer le sac filtrant, rincez directement l'intérieur du boîtier du filtre en plastique (PPH) et les autres pièces de rechange (anneau de pression, plaque de pression intérieure, panier, etc.), puis vidangez le liquide dans le boîtier par la sortie de vidange et fermez hermétiquement le robinet de vidange. Si vous devez remplacer le sac filtrant, vous devez ouvrir la soupape d'échappement en haut du boîtier du filtre pour relâcher la pression. Dévissez le manomètre et la soupape d'échappement, puis tournez dans le sens inverse des aiguilles d'une montre pour dévisser le couvercle supérieur du boîtier. Retirez la plaque de pression intérieure, l'anneau de pression, le panier et le sac filtrant qui doivent être remplacés, puis nettoyez l'intérieur du boîtier et les autres pièces de rechange. Une fois que le liquide est complètement évacué par la sortie de vidange, fermez hermétiquement le robinet de vidange ;
4) Installez d'abord le panier, de sorte que la bague d'étanchéité du panier soit en contact étroit avec le boîtier du filtre. Déballez le nouveau sac filtrant, installez le sac filtrant verticalement dans le panier, puis placez l'anneau de pression verticalement. Après avoir appuyé fermement sur le sac filtrant, placez la plaque de pression intérieure horizontalement pour la mettre en contact étroit avec la bague d'étanchéité du boîtier du filtre ;
5) Mettez le couvercle supérieur du boîtier du filtre, tournez-le dans le sens des aiguilles d'une montre pour serrer le couvercle supérieur, scellez et fixez le couvercle supérieur sur la coque du boîtier, puis installez la soupape d'échappement et le manomètre ;
6) Démarrez le système de filtration en plastique (PPH), ouvrez légèrement la vanne d'entrée en amont du boîtier du filtre, laissez le liquide entrer et remplissez le boîtier, jusqu'à ce que le liquide déborde de l'orifice d'échappement, fermez la vanne d'échappement ;
7) Ouvrez lentement la vanne de sortie en aval du boîtier du filtre PPH (Polypropylène Homopolymère) jusqu'à ce qu'elle soit complètement ouverte, puis ajustez lentement la vanne d'entrée jusqu'à ce que la valeur de la pression différentielle entre l'amont et l'aval du boîtier atteigne la pression différentielle initiale spécifiée par le sac filtrant.

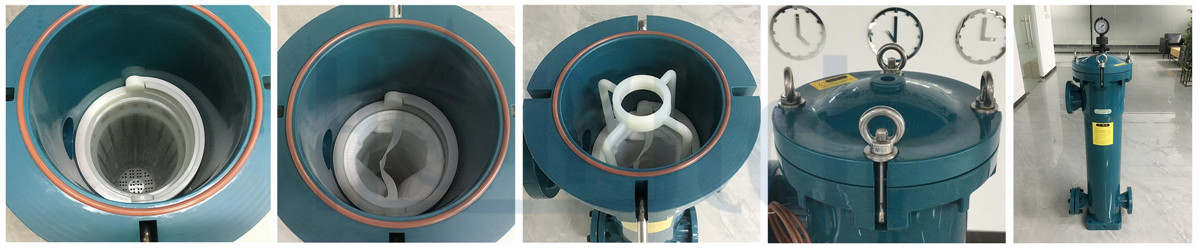

2. Guide d'installation et de remplacement pour les systèmes de filtration à sacs en plastique de type à bouchon à boulon pivotant
1) Tout d’abord, vérifiez et assurez-vous que Boîtier de filtre PPH (polypropylène homopolymère) répondre à la norme d’exigence et il n’est pas endommagé. Ensuite, ouvrez le couvercle supérieur du boîtier du filtre, retirez la soupape d'échappement, le manomètre, le panier et les autres pièces du boîtier. Installez la soupape d'échappement, la soupape de vidange et le manomètre, et ouvrez la soupape d'échappement ;
2) Assurez-vous que le système de filtrage est arrêté et fermez la vanne d'entrée en amont et la vanne de sortie en aval du boîtier du filtre en plastique (PPH). Si vous installez un seul boîtier de filtre PPH, vous pouvez connecter directement les brides d'entrée/sortie du boîtier aux tuyaux d'entrée/sortie et les sceller hermétiquement. Si vous installez plusieurs boîtiers de filtre PPH, vous devez assembler les boîtiers de filtres multiples en parallèle horizontalement, puis connecter la bride d'entrée/sortie du boîtier aux tuyaux d'entrée/sortie et les sceller. Afin de faciliter le contrôle et le fonctionnement du système, lorsque les boîtiers de filtre sont installés en parallèle, généralement une vanne d'entrée/sortie sera installée en amont/en aval de chaque boîtier de filtre ;
3) Si le sac filtrant est installé, lavez directement l'intérieur du boîtier du filtre en plastique (PPH) ainsi que le panier, l'anneau de pression et les autres pièces, puis vidangez le liquide dans le boîtier par la sortie de vidange et fermez hermétiquement le robinet de vidange. Si le sac filtrant doit être remplacé, ouvrez d'abord la soupape d'échappement sur le dessus du boîtier du filtre pour relâcher la pression, dévissez le boulon pivotant, ouvrez le couvercle supérieur du boîtier du filtre et retirez le panier, l'anneau de pression et le sac filtrant à remplacer. Rincez ensuite l'intérieur du boîtier du filtre, le panier, la bague de pression et les autres pièces. Une fois que le liquide est complètement évacué de la sortie de vidange, fermez hermétiquement le robinet de vidange ;
4) Placez d'abord le panier dans le boîtier du filtre et assurez-vous que la bague d'étanchéité du panier est en contact étroit avec l'intérieur du boîtier. Déballez le nouveau sac filtrant, placez le sac filtrant dans le panier, puis placez l'anneau de pression verticalement. Après avoir fermement appuyé sur le sac filtrant, installez le couvercle supérieur du boîtier du filtre, serrez les boulons et fixez-le ;
5) Démarrez le système de filtration PPH (Polypropylène Homopolymère), ouvrez légèrement la vanne d'entrée en amont du boîtier du filtre à manches, laissez le liquide entrer et remplissez le boîtier, jusqu'à ce que le liquide déborde de l'orifice d'échappement, fermez la vanne d'échappement ;
6) Ouvrez lentement la vanne de sortie en aval du boîtier du filtre en plastique (PPH) jusqu'à ce qu'elle soit complètement ouverte, puis ajustez lentement la vanne d'entrée jusqu'à ce que la valeur de la pression différentielle entre l'amont et l'aval du boîtier atteigne la pression différentielle initiale spécifiée par le sac filtrant.
À quoi devons-nous prêter attention lors de l’installation et du remplacement du système de filtration par sacs en plastique
1) Vérifiez et assurez-vous que la soupape d'échappement, le manomètre, la soupape de vidange et la position de raccordement de la bride d'entrée/sortie du Boîtier de filtre à manches PPH (polypropylène homopolymère) sont bien scellés et il n'y a pas de fuite de liquide, sinon l'efficacité de fonctionnement du système de filtration sera réduite ;
2) Lors de l'installation du boîtier de filtre en plastique (PPH), il faut s'assurer que les brides d'entrée/sortie du boîtier de filtre sont correctement connectées aux tuyaux d'entrée/sortie. Si le sens d'entrée/sortie d'eau est installé dans le mauvais sens, le système de filtration ne pourra pas filtrer, et même l'ensemble du projet ne pourra pas continuer ;
3) Avant de remplacer le sac filtrant, assurez-vous d'ouvrir la soupape d'échappement en haut du boîtier du filtre pour relâcher la pression à l'intérieur du boîtier du filtre, puis ouvrez le couvercle supérieur du boîtier, sinon des liquides corrosifs tels que des acides forts et des alcalis dans le boîtier du filtre peuvent éclabousser en raison d'une pression excessive, provoquant des blessures à l'opérateur ;
4) Si la valeur de différence de pression du manomètre en amont/en aval du boîtier de filtre en plastique (PPH) atteint la différence de pression de remplacement spécifiée du sac filtrant, le sac filtrant doit être remplacé à temps, sinon l'efficacité de fonctionnement de l'ensemble du système de filtration diminuera en raison du débit de liquide qui ne peut pas répondre aux exigences.
