Comment installer une cartouche filtrante à haut débit dans un boîtier de filtre FRP ?

Le boîtier du filtre FRP à haut débit présente une résistance aux acides et aux alcalis et des performances élevées contre la corrosion. Il remplace souvent le boîtier de filtre en acier inoxydable pour filtrer les liquides à haute teneur en sel, tels que l'eau de mer, l'eau saumâtre, etc. Les boîtiers de filtre FRP à haut débit sont généralement installés avec Filtre à haut débit PALL Ultipleat ou Filtre haut débit PARKER Megaflow. L'installation et le remplacement du système de filtration à haut débit sont l'une des étapes importantes pour maintenir son effet de filtration élevé. Apprenons-en davantage sur l'installation et le remplacement du système de filtration FRP à haut débit.

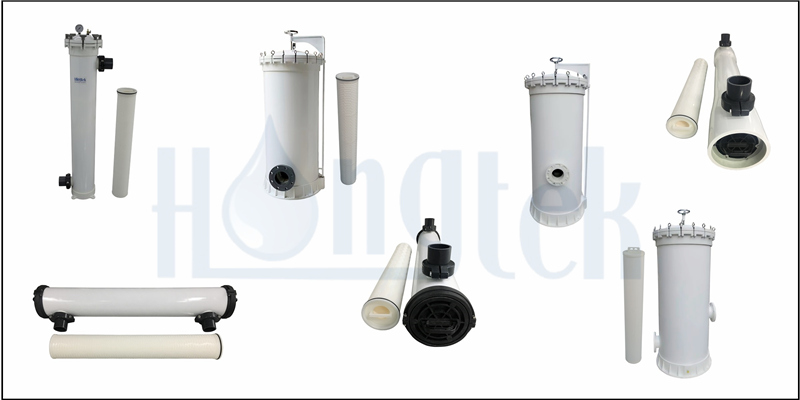

Quels sont les types de boîtiers de filtre à haut débit FRP ?

Le boîtier de filtre FRP peut être classé en boîtier de filtre FRP vertical et horizontal selon le sens d'installation, et peut être divisé en boîtier de filtre à cartouche unique et multi en fonction du nombre d'éléments filtrants installés. Différents types de boîtiers de filtre peuvent répondre aux exigences de débit, de pression, d'encombrement, etc. lors de la conception de systèmes de filtration dans différents domaines.

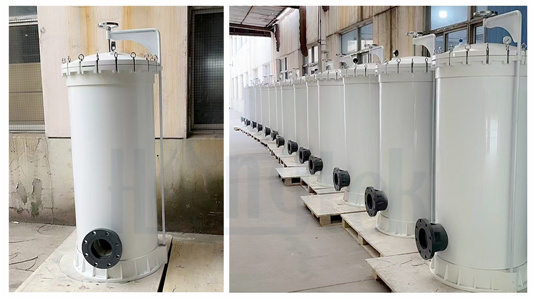

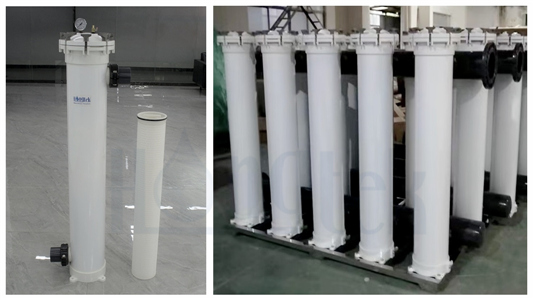

1. Boîtier de filtre vertical à haut débit en FRP

Le boîtier de filtre vertical en FRP peut être installé avec des cartouches filtrantes simples ou multiples à haut débit. Lors de la conception d'un système de filtration, afin de répondre aux exigences de débit et d'encombrement du système de filtration, vous pouvez choisir d'installer un boîtier de filtre FRP simple/multi ou d'installer plusieurs boîtiers de filtre FRP simple/multi fonctionnant en parallèle.

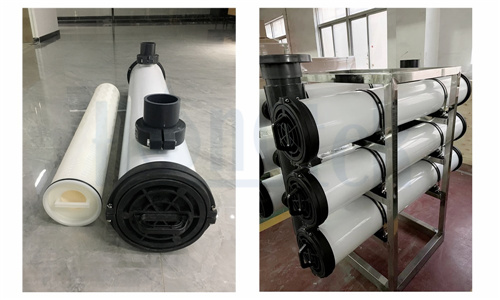

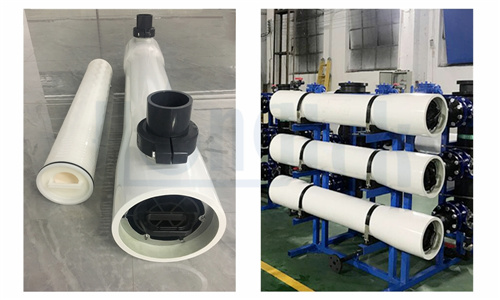

2. Boîtier de filtre horizontal à haut débit en FRP

Le boîtier de filtre horizontal en FRP est généralement installé avec un filtre à haut débit. Il est généralement installé en parallèle pour répondre aux exigences de débit des différents systèmes de filtration. De plus, les boîtiers de filtres horizontaux à haut débit en FRP sont généralement installés en parallèle vertical, afin que l'espace puisse être utilisé autant que possible et que l'encombrement du système de filtration puisse être réduit.

Comment installer le Système de filtration à haut débit FRP?

Il existe deux types de systèmes de filtration FRP à haut débit : les systèmes de filtration FRP verticaux et horizontaux, qui se composent généralement d'un boîtier de filtre FRP simple/multi, ou se composent de plusieurs boîtiers de filtre FRP simple/multi en parallèle. Les étapes d'installation des systèmes de filtration FRP verticaux et horizontaux sont différentes. Jetons un coup d'œil à la façon dont le système de filtre FRP est installé.

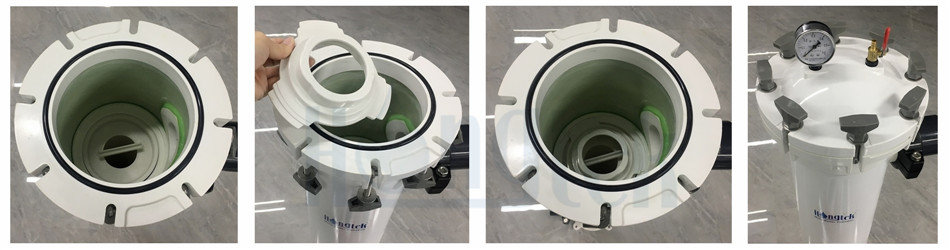

1. Guide d'installation et de remplacement du système de filtration FRP vertical

1) Vérifiez et confirmez que le boîtier du filtre FRP vertical répond d'abord aux spécifications et assurez-vous qu'il n'y a aucun dommage. Ensuite, ouvrez le couvercle supérieur du boîtier, retirez le manomètre, la soupape d'échappement, le support fixe et les autres pièces du boîtier, installez la soupape d'échappement, la soupape de vidange et le manomètre ;

2) Assurez-vous que le système de filtration est arrêté et fermez la vanne d'entrée en amont et la vanne de sortie en aval du boîtier du filtre FRP. Si un boîtier de filtre FRP simple/multiple est installé, connectez et fixez directement la bride/collier de l'entrée/sortie aux tuyaux d'entrée/sortie respectivement. Si vous installez plusieurs boîtiers de filtre FRP simples/multi, assemblez d'abord le boîtier de filtre multiple en parallèle horizontalement, puis connectez les brides/colliers de l'entrée/sortie du boîtier aux tuyaux d'entrée/sortie respectivement ;

3) Si une cartouche filtrante à haut débit est installée, rincez directement l'intérieur du boîtier du filtre FRP avec de l'eau propre, vidangez l'eau du boîtier par l'orifice de vidange après le nettoyage, puis fermez hermétiquement le robinet de vidange. Si vous souhaitez remplacer le filtre à haut débit, vous devez ouvrir la soupape d'échappement sur le dessus du boîtier du filtre pour relâcher la pression, puis ouvrir le couvercle supérieur du boîtier, retirer la cartouche du filtre à haut débit qui doit être remplacée, et enfin nettoyer l'intérieur du boîtier du filtre avec de l'eau propre. Une fois les eaux usées évacuées par l'orifice de vidange, fermez hermétiquement le robinet de vidange ;

4) Déballez le nouveau Cartouche filtrante à haut débit et appliquez du lubrifiant sur la bague d'étanchéité de la cartouche filtrante. Ensuite, saisissez manuellement la poignée à une extrémité de la cartouche à haut débit et installez la cartouche filtrante dans le boîtier FRP verticalement, de sorte que la bague d'étanchéité de la cartouche filtrante soit en contact étroit avec la bague de retenue du boîtier, puis installez le support fixe ;

5) Couvrez le haut du boîtier du filtre à haut débit en FRP et serrez le boulon pivotant pour sceller le boîtier du filtre ;

6) Démarrez le système de filtration vertical FRP, ouvrez légèrement la vanne d'entrée d'eau en amont du boîtier du filtre, laissez le liquide entrer et remplissez complètement le boîtier, jusqu'à ce que le liquide déborde de l'orifice d'échappement, fermez la vanne d'échappement ;

7) Ouvrez lentement la vanne de sortie d'eau en aval du boîtier FRP jusqu'à ce qu'elle soit complètement ouverte, puis ajustez lentement la vanne d'entrée d'eau en amont du boîtier du filtre jusqu'à ce que la différence de pression entre l'amont et l'aval du boîtier atteigne la différence de pression initiale spécifiée par la cartouche filtrante à haut débit.

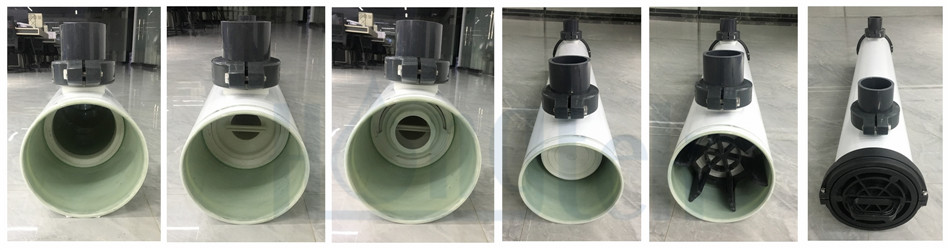

2. Guide d'installation et de remplacement du système de filtration horizontal FRP

1) Tout d'abord, vérifiez que le boîtier du filtre horizontal à haut débit en FRP n'est pas endommagé et que les spécifications répondent aux exigences, puis ouvrez les capuchons d'extrémité aux deux extrémités du boîtier et retirez le support fixe, la bague de poussée et les autres pièces du boîtier ;

2) Maintenez le système de filtration FRP dans un état d'arrêt et fermez hermétiquement la vanne d'entrée en amont et la vanne de sortie en aval du boîtier. Si vous installez un boîtier de filtre FRP à une unité, connectez et fixez directement le collier d'entrée/sortie avec le tuyau d'entrée/sortie. Si vous installez plusieurs unités de boîtiers de filtre FRP, vous devez assembler plusieurs boîtiers de filtre de manière parallèle verticale, puis connecter la pince de l'entrée/sortie du boîtier aux tuyaux d'entrée/sortie respectivement ;

3) Installez une soupape de surpression autour du tuyau entre le boîtier du filtre FPR et la vanne d'entrée ou la vanne de sortie, et installez un manomètre en amont et en aval du boîtier du filtre respectivement ;

4) Si un Filtre à haut débit est installé, nettoyez directement l’intérieur du boîtier FRP avec de l’eau propre. Si vous souhaitez remplacer la cartouche filtrante à haut débit, vous devez ouvrir la soupape de surpression pour réduire la pression à l'intérieur du boîtier du filtre, ouvrir les embouts du boîtier, retirer la cartouche filtrante à haut débit qui doit être remplacée, puis rincer l'intérieur du boîtier avec de l'eau propre ;

5) Déballez la nouvelle cartouche filtrante haut débit et mouillez la bague d'étanchéité avec un lubrifiant approprié. Tenez ensuite à la main la poignée à une extrémité de la cartouche filtrante, installez la cartouche filtrante dans le boîtier horizontalement. Une fois que la bague d'étanchéité de la cartouche filtrante est complètement en contact étroit avec la bague de retenue du boîtier du filtre, installez le support fixe, puis fixez la bague de poussée au fond de la cartouche filtrante, installez les embouts aux deux extrémités du boîtier et scellez-le ;

6) Démarrez le système de filtration horizontal FRP, ouvrez d'abord la soupape de surpression, puis ouvrez légèrement la soupape d'entrée d'eau en amont du boîtier du filtre, laissez le liquide entrer et remplissez complètement le boîtier, jusqu'à ce que le liquide déborde de l'orifice de surpression, fermez la soupape de surpression ;

7) Ouvrez lentement la vanne de sortie d'eau en aval du boîtier de filtre FRP jusqu'à ce qu'elle soit complètement ouverte, puis ajustez lentement la vanne d'entrée d'eau en amont du boîtier de filtre jusqu'à ce que la différence de pression entre l'amont et l'aval du boîtier de filtre atteigne la différence de pression initiale spécifiée par la cartouche filtrante à haut débit.

Quelles précautions doivent être prises lors de l'installation et du remplacement du système de filtration FRP ?

1) Lors du remplacement du filtre à haut débit, vous devez d'abord ouvrir la soupape d'échappement/soupape de surpression pour réduire la pression interne du boîtier FRP, puis ouvrir le couvercle sur le dessus du boîtier, sinon l'opérateur pourrait être blessé en raison d'une pression excessive.

2) Lors de l'installation du boîtier de filtre FRP, il faut s'assurer que la bride d'entrée/sortie du boîtier de filtre est correctement connectée au tuyau d'entrée/sortie. Si le sens d'entrée/sortie est mal installé, cela provoquera des dommages irréversibles à la cartouche filtrante à haut débit.

3) Assurez-vous qu'il n'y a pas de fuite de liquide aux positions de connexion du manomètre, de la soupape d'échappement/soupape de surpression, de la soupape de vidange et de la bride d'entrée/sortie du boîtier de filtre à haut débit en FRP, et qu'il y a une bonne étanchéité, sinon l'efficacité de fonctionnement du boîtier de filtre sera réduite.

4) Lors de l'installation ou du remplacement de la cartouche à haut débit, la bague d'étanchéité de la cartouche filtrante et la rainure d'étanchéité du boîtier du filtre FRP doivent être en contact étroit l'une avec l'autre et il n'y a aucune fuite de liquide. Sinon, l'efficacité de filtration du système de filtration FRP sera réduite et l'ensemble du projet ne pourra pas être poursuivi.

5) Lorsque la différence de pression entre les manomètres amont et aval du boîtier du filtre atteint la pression différentielle de remplacement requise pour le filtre à haut débit, la cartouche filtrante doit être remplacée à temps. Sinon, l’efficacité du système de filtration sera réduite car le débit de liquide ne pourra pas répondre aux exigences.
