Comment effectuer des tests d'intégrité pour votre filtre à membrane plissée ?

1. Qu'est-ce que le test d'intégrité de la cartouche filtrante ?

Le test d'intégrité de la cartouche filtrante est une expérience utilisée pour détecter des paramètres tels que le débit de diffusion de la cartouche filtrante, le point de bulle, etc. L'expérience présente les avantages d'une détection pratique et d'une bonne fiabilité. La cartouche filtrante à membrane hydrophile est testée avec de l'eau pure et le filtre hydrophobe Cartouche filtrante à membrane est testé avec 60% d'IPA.

Avant d'utiliser le testeur d'intégrité automatique, veuillez confirmer l'exactitude du testeur d'intégrité, vérifier l'étanchéité à l'air du boîtier du filtre et vérifier si la pression d'admission répond aux exigences (nécessite que la pression d'admission soit réglée à 5 ~ 7 bars) et la température de test réglée à 20 ~ 25 ℃.

2. Composants

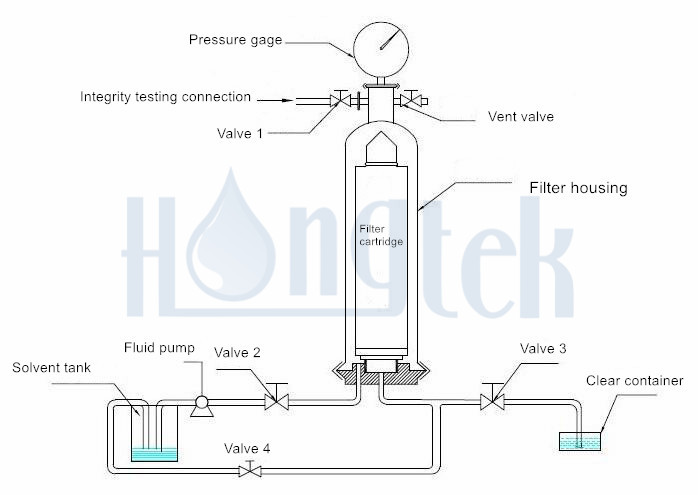

Boîtier de filtre, manomètre, joints combinés, sources d'air pur, pompes à liquide, réservoirs d'eau (réservoirs de solvant), raccords de tuyauterie, etc. (voir le schéma suivant pour plus de détails)

3. Étapes de fonctionnement

Processus de mouillage (les paramètres décrits ci-dessous sont les paramètres de réglage du produit hydrophile Cartouche filtrante à membrane 0,2 um à titre d'exemple)

1) Terminez la connexion comme indiqué ci-dessus

2) Fermer les vannes 1 et 3 ; ouvrez les vannes 2, 4 et la vanne de ventilation, ouvrez la pompe à fluide, la vanne de commande 4 et fermez la vanne de ventilation après que l'eau soit sortie de la vanne de ventilation, et commencez à rincer et humidifier la cartouche filtrante.

3) Ouvrez complètement la vanne 4, rincez rapidement pendant 5 à 10 secondes, réglez la vanne 4, contrôlez le manomètre 1 pour afficher environ P1 = 4 ~ 4,5 bars, en fonction d'un débit de plus de 5 L/min par 10", rincez la cartouche filtrante humide pendant plus de 10 minutes ; plus le débit est élevé et plus le temps de rinçage est long, plus il est facile de mouiller la cartouche filtrante et plus le résultat du test sera précis.

Avantages :

A. Permet un mouillage plus facile et plus complet de la cartouche filtrante, garantissant ainsi un test précis du point de bulle.

B.Pour assurer la propreté de la cartouche filtrante.

Test d'intégrité

Éteignez la pompe à eau, fermez les vannes 2 et 4, ouvrez la vanne 3, connectez le tuyau d'air de la machine au port de connexion de l'instrument, puis ouvrez la vanne 1 pour effectuer le test. Il est recommandé aux clients de tester d'abord les données de flux de diffusion, puis de tester les données de point de bulle.

4. Les questions nécessitent une attention particulière

1) La cartouche filtrante doit être complètement saturée. Si l'intégrité de la cartouche filtrante ne répond pas aux exigences, veuillez la réhumidifier selon la méthode de mouillage ci-dessus, puis effectuer le point de bulle.

2) Si le test échoue, il existe plusieurs possibilités : La première raison est le problème de mode opératoire. Il se peut que la membrane filtrante ne soit pas suffisamment humide et doive être réhumidifiée. Il se peut également que l'étanchéité de la douille ne soit pas bonne. Vérifiez si le joint torique est endommagé ou desserré et réinstallez-le. La deuxième raison est que la cartouche filtrante présente des dommages structurels après utilisation.

3) Notez les conditions de fonctionnement marquées en caractères gras.
