Comment remplacer les filtres à haut débit dans le boîtier de filtre en acier inoxydable ?

Le système de filtration haut débit en acier inoxydable est principalement composé de Cartouches filtrantes à haut débit et boîtiers de filtre en acier inoxydable. Après une longue période d'utilisation, la cartouche filtrante à haut débit dans le boîtier du filtre en acier inoxydable sera bloquée par des particules. Afin de maintenir un effet de filtration élevé du système de filtration, celui-ci doit être remplacé par un nouveau filtre à cartouche à haut débit. Différents types de filtres à haut débit et de boîtiers de filtre en acier inoxydable comportent différentes étapes d'installation et de remplacement. Découvrons les types de boîtiers de filtre en acier inoxydable et comment installer et remplacer correctement le système de filtration à haut débit.

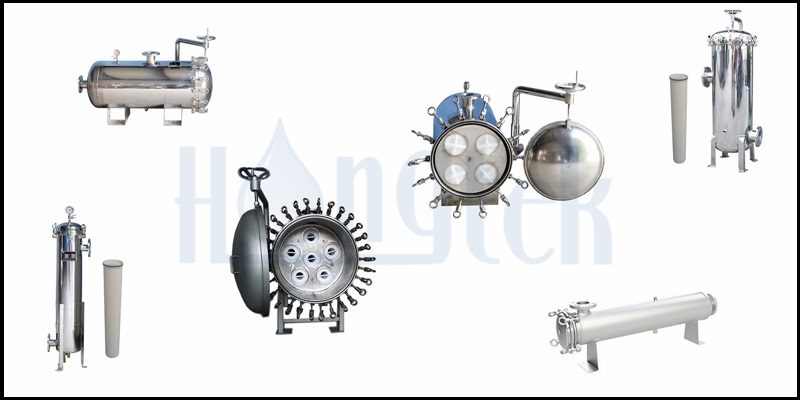

Quels sont les types de Boîtier de filtre à haut débit en acier inoxydable?

Les boîtiers de filtre en acier inoxydable à haut débit peuvent être divisés en type vertical et type horizontal selon le sens d'installation. Selon la direction de pression de la cartouche filtrante à haut débit, elle peut également être divisée en type de direction d'écoulement intérieur vers extérieur et extérieur vers intérieur. Ils ont un impact sur la conception et l'installation du système de filtration ainsi que sur le remplacement et la sélection des types de filtre à haut débit.

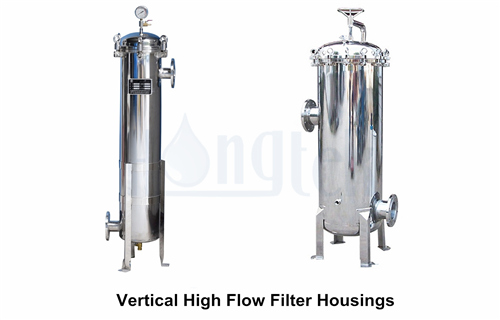

1. Boîtier de filtre à haut débit vertical et horizontal

Dans le processus de conception du système de filtration à haut débit, le choix du boîtier de filtre à haut débit vertical ou horizontal est principalement déterminé par la zone d'utilisation réelle, la difficulté d'installation et de remplacement du filtre à cartouche à haut débit. L'installation et le remplacement des systèmes de filtration à haut débit verticaux et horizontaux sont différents et doivent être utilisés correctement et correctement conformément à leurs instructions d'utilisation.

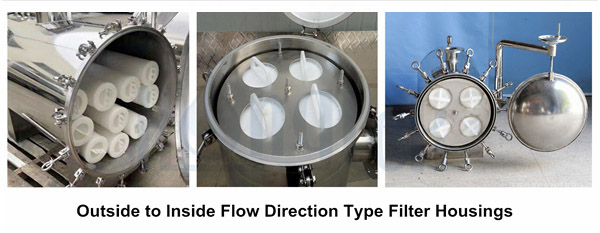

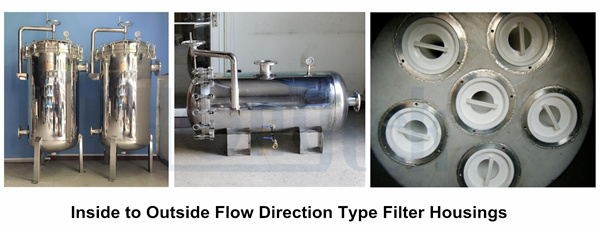

2. Boîtier de filtre à haut débit de type intérieur vers extérieur et extérieur vers intérieur

Le type de cartouche filtrante à haut débit installée de l'intérieur vers l'extérieur ou de l'extérieur vers l'intérieur du boîtier de filtre à haut débit de type sens d'écoulement est différent. Généralement, HONGTEK fournit le filtre à haut débit pour une installation dans le boîtier de filtre en acier inoxydable de type sens d'écoulement intérieur vers extérieur. Cartouche filtrante à haut débit série HF, spécialement conçu pour remplacer l'élément de la série PALL Ultipleat. Le filtre à cartouche à haut débit installé dans le boîtier de filtre de type sens d'écoulement extérieur vers intérieur est principalement Série MF / Série MP cartouche filtrante à haut débit (remplace les séries 3M Cuno 700 et 740), Série PF / Série HFP / Série PFG filtre à haut débit (remplace les séries PARKER Fulflo Megaflow et MaxGuard) et Série AP filtre à cartouche à haut débit (remplace la série PENTAIR Aqualine).

Comment installer un boîtier de filtre à haut débit et remplacer un Cartouche filtrante à haut débit?

Lorsque la valeur du manomètre du système de filtration à haut débit atteint les cartouches filtrantes à haut débit pour lesquelles il est recommandé de remplacer la pression différentielle ou inférieure à la pression différentielle initiale, et que la valeur du débitmètre est inférieure aux besoins en eau du système ou supérieure au débit maximum de la cartouche filtrante, le nouveau filtre à haut débit doit être remplacé à temps. Les étapes pour installer correctement le boîtier du filtre à haut débit et remplacer les filtres à cartouche à haut débit sont les suivantes :

1) Avant d'installer un boîtier de filtre à haut débit, assurez-vous que le boîtier de filtre en acier inoxydable est compatible avec le filtrat et que le boîtier de filtre peut résister aux exigences de température et de pression de fonctionnement du système de filtration ;

2) Retirez et conservez la soupape d'échappement, la soupape de vidange, le manomètre, la plaque de pression et d'autres pièces dans le boîtier du filtre à haut débit, fermez le couvercle du filtre, puis installez la soupape d'échappement, la soupape de vidange et le manomètre, et ouvrez la soupape d'échappement et la soupape de vidange ;

3) Assurez-vous que le boîtier du filtre en acier inoxydable est dans un état d'arrêt, fermez la vanne d'entrée en amont et la vanne de sortie en aval du boîtier du filtre, puis connectez et fixez la bride d'entrée et le tuyau d'entrée, ainsi que la bride de sortie et le tuyau de sortie respectivement ;

4) Lors de l'installation d'un filtre à haut débit, rincez directement l'intérieur du boîtier du filtre en acier inoxydable avec de l'eau propre. Une fois l'eau contenue dans le boîtier du filtre évacuée de la sortie des eaux usées, fermez le robinet de vidange. Lors du remplacement du Filtre à cartouche haut débit, ouvrez d'abord la soupape d'échappement pour relâcher la pression sur le boîtier du filtre, ouvrez le couvercle du boîtier du filtre en acier inoxydable, retirez le filtre à cartouche à haut débit qui doit être remplacé et rincez l'intérieur du boîtier du filtre avec de l'eau propre jusqu'à ce que les eaux usées soient évacuées, fermez le robinet de vidange ;

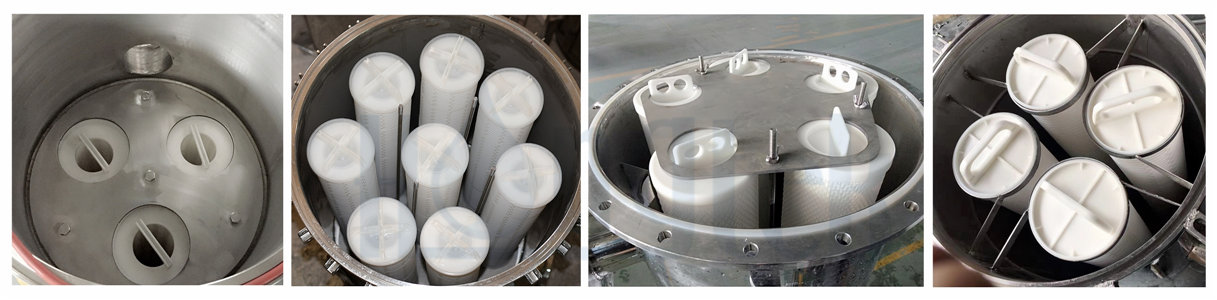

5) Ouvrez le sac d'emballage de la cartouche filtrante à haut débit, mouillez la bague d'étanchéité avec un lubrifiant approprié, puis tenez à la main la poignée à une extrémité du filtre à haut débit, installez la cartouche filtrante dans le boîtier du filtre en acier inoxydable et assurez-vous que la bague d'étanchéité est en contact complet et étanche avec la rainure de la bague d'étanchéité du boîtier du filtre ;

6) S'il y a une plaque de pression, placez la plaque de pression en premier, serrez l'écrou de la plaque de pression pour la fixer, couvrez le couvercle du boîtier du filtre à haut débit et serrez le tampon/la pince ;

7) Démarrez le système de filtration à haut débit, ouvrez légèrement la vanne d'entrée d'eau en amont du boîtier du filtre en acier inoxydable, laissez le liquide entrer et remplissez le boîtier du filtre à haut débit, jusqu'à ce que le liquide déborde de l'orifice d'échappement, fermez la vanne d'échappement ;

8) Ouvrez lentement la vanne de sortie en aval du boîtier du filtre à haut débit jusqu'à ce qu'elle soit complètement ouverte, puis ajustez lentement la vanne d'entrée en amont du boîtier du filtre en acier inoxydable jusqu'à ce que la différence de pression entre l'amont et l'aval du boîtier du filtre atteigne la différence de pression initiale spécifiée par la cartouche filtrante à haut débit.

Quelles précautions faut-il prendre lors de l'installation et du remplacement des systèmes de filtration à haut débit ?

1) Assurez-vous qu'il n'y a pas de fuite au niveau du raccordement de la vanne de vidange, de la vanne d'échappement, du manomètre et de la bride d'entrée/sortie du boîtier du filtre en acier inoxydable, sinon cela affectera l'effet de filtration ;

2) Lors du remplacement du Filtre à haut débit, la soupape d'échappement doit d'abord être ouverte pour relâcher la pression du boîtier du filtre en acier inoxydable, sinon cela pourrait présenter un danger pour l'opérateur en raison de la pression excessive à l'intérieur du boîtier du filtre ;

3) Lors de l'installation du boîtier de filtre en acier inoxydable, la bride d'entrée/sortie du boîtier de filtre doit être correctement connectée au tuyau d'entrée/sortie. Si l'installation est incorrecte, le système de filtration à haut débit ne pourra pas obtenir l'effet de filtration et causera également des dommages irréversibles au filtre à cartouche à haut débit ;

4) Lors de l'installation ou du remplacement de la cartouche filtrante à haut débit, la bague d'étanchéité de la cartouche filtrante doit être en contact complet avec la rainure d'étanchéité du boîtier du filtre en acier inoxydable, et la bague d'étanchéité ne doit pas être exposée ou endommagée, sinon une fuite de liquide peut se produire en raison d'un mauvais effet d'étanchéité, entraînant une diminution de l'efficacité de filtration du système de filtration.
