Comment installer et remplacer les cartouches filtrantes plissées ?

Les systèmes de filtration plissée à membrane microporeuse sont désormais largement utilisés dans les domaines pharmaceutique, agroalimentaire, microélectronique, etc. Cartouche filtrante plissée est utilisé pendant une longue période, il sera bloqué par des particules. Elle doit être remplacée par une nouvelle cartouche filtrante plissée pour maintenir son efficacité de filtration élevée et son débit élevé afin d'assurer le bon déroulement du projet. L'installation correcte du boîtier du filtre et le remplacement de la cartouche filtrante plissée sont un facteur important pour maintenir de bonnes performances de filtration. Voyons comment les boîtiers de filtre et les cartouches filtrantes plissées sont correctement installés et remplacés.

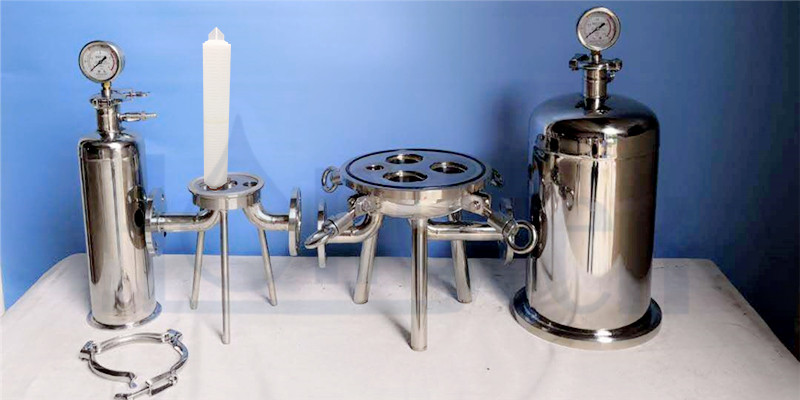

1. Étapes d'installation pour Boîtier de filtre à cartouche

Avant d'installer le boîtier de filtre à cartouche, il est nécessaire de s'assurer que la composition chimique du boîtier de filtre et le filtrat sont compatibles, et que la pression de service et la température du boîtier de filtre répondent aux exigences d'utilisation du projet, afin d'éviter une défaillance pendant l'utilisation et provoquer des pertes plus importantes. Veuillez consulter les étapes détaillées ci-dessous pour connaître les spécifications appropriées de l'installation du boîtier de filtre à cartouche.

1) Ouvrez le couvercle du boîtier du filtre, retirez le joint d'étanchéité, la plaque de pression supérieure, l'écrou de la plaque de pression, la soupape d'échappement, la vanne de vidange, le manomètre et les autres pièces du boîtier du filtre à cartouche, puis fermez le trèfle du boîtier du filtre ;

2) Assurez-vous que le système de filtration est arrêté et fermez la vanne d'entrée en amont et la vanne de sortie en aval du boîtier du filtre à cartouche ;

3) Installez la vanne d'échappement et la vanne de vidange du boîtier du filtre, connectez la bride d'entrée d'eau au tuyau d'entrée d'eau, connectez la bride de sortie d'eau au tuyau de sortie d'eau et assurez-vous qu'il n'y a pas de fuite à l'interface. Notez que le sens de connexion de l'entrée/sortie ne peut pas être inversé, sinon le boîtier du filtre ne fonctionnera pas correctement ;

4) Rincez l'intérieur du boîtier du filtre avec de l'eau propre, laissez l'eau contenue dans le boîtier du filtre à cartouche s'écouler par le robinet de vidange, fermez le robinet de vidange et ouvrez le robinet d'échappement ;

5) Retirez le film d'emballage de la cartouche filtrante plissée qui répond aux exigences d'utilisation. Si la cartouche filtrante plissée a un joint torique, il est nécessaire de mouiller le joint torique avec un lubrifiant approprié pour réduire la friction entre le joint torique et la douille au bas du boîtier du filtre à cartouche, afin d'éviter d'endommager le joint torique et d'affecter l'effet d'étanchéité ;

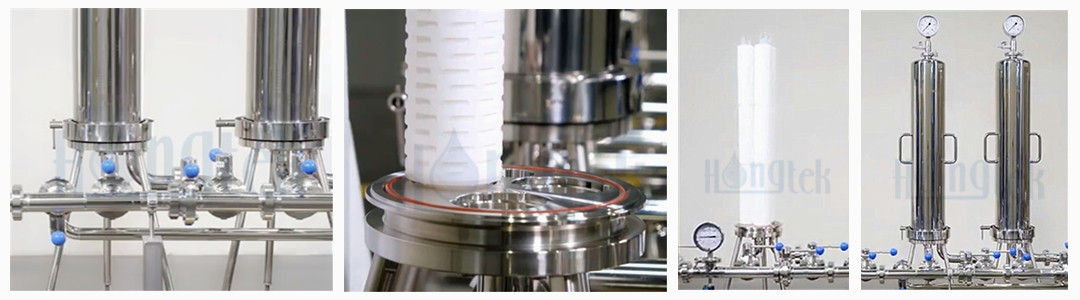

6) Tenez une extrémité du Cartouche filtrante plissée à la main et alignez-le avec la douille/le joint au bas du boîtier du filtre et insérez-le verticalement, puis placez la plaque de pression/le joint et serrez l'écrou pour le fixer, fermez le couvercle du boîtier du filtre et serrez le boulon/la pince pour sceller et fixer ;

7) Démarrez le système de filtration, ouvrez légèrement la vanne d'entrée d'eau du boîtier du filtre, laissez le liquide pénétrer dans le boîtier du filtre à cartouche et remplissez le boîtier du filtre jusqu'à ce que le liquide déborde de la vanne d'échappement, puis fermez la vanne d'échappement ;

8) Ouvrez lentement la vanne de sortie d'eau du boîtier de filtre jusqu'à ce qu'elle soit complètement ouverte, puis ajustez lentement la vanne d'entrée d'eau du boîtier de filtre à cartouche de sorte que la valeur de la différence de pression entre l'amont/l'aval du boîtier de filtre atteigne la différence de pression initiale spécifiée par la cartouche filtrante plissée.

2. Étapes de remplacement pour Cartouche filtrante plissée

La cartouche filtrante plissée sera bloquée par les particules après une longue période de travail. Lorsque la valeur du manomètre sur le dessus du boîtier du filtre atteint la cartouche filtrante plissée, il est recommandé de remplacer la pression différentielle, ou lorsque la valeur du débitmètre ne répond pas aux exigences de production d'eau du système, afin de garantir que le système de filtration puisse continuer à maintenir un bon effet de filtration, il est nécessaire de remplacer un nouveau Cartouche filtrante plissée. Les étapes correctes et standardisées de remplacement de la cartouche filtrante plissée sont les suivantes :

1) Tout d’abord, assurez-vous que le matériau et les spécifications de la nouvelle cartouche filtrante plissée répondent aux exigences d’utilisation et qu’il n’y a aucun dommage. Si le filtre à cartouche plissée est utilisé en filtration terminale, vous pouvez choisir d'utiliser un testeur de point de bulle pour tester l'intégrité du Cartouche filtrante plissée;

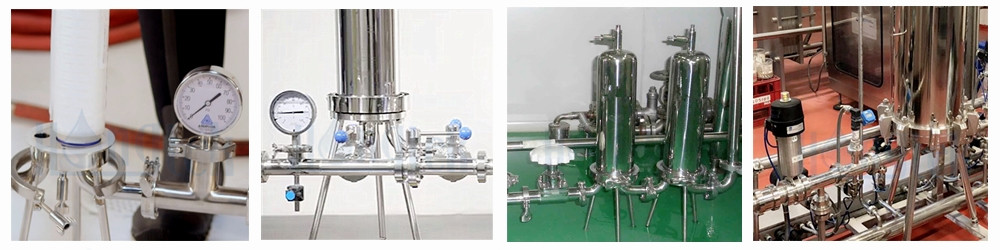

2) Si un seul boîtier de filtre est utilisé, le fonctionnement du système de filtre doit être arrêté et les vannes d'entrée et de sortie doivent être fermées. Si vous utilisez un boîtier de filtre à double cartouche, fermez les vannes d'entrée et de sortie d'un boîtier de filtre et assurez-vous que l'autre boîtier de filtre fonctionne correctement ;

3) Ouvrez lentement la soupape d'échappement en haut du boîtier du filtre pour réduire la pression à l'intérieur du boîtier de la cartouche filtrante afin d'éviter tout danger causé par une pression excessive pendant le processus de remplacement de la cartouche filtrante plissée ;

4) Ouvrez le robinet de vidange au bas du boîtier du filtre et évacuez le liquide présent dans le boîtier du filtre à cartouche par l'orifice de vidange jusqu'à ce que plus aucun liquide ne s'écoule du drain. Notez que lors de l’ouverture du robinet de vidange, il doit être actionné lentement pour éviter les éclaboussures de liquide ;

5) Ouvrez le couvercle sur le dessus du boîtier du filtre, retirez la cartouche filtrante plissée usagée, puis rincez l'intérieur du boîtier du filtre avec de l'eau propre pour rincer la saleté restante. Une fois que les eaux usées se sont complètement évacuées de l'orifice de vidange, fermez le robinet de vidange ;

6) Déballez le film d'emballage de la cartouche filtrante plissée qui répond aux exigences d'utilisation. Si le Filtre à cartouche plissé a un joint torique, il est nécessaire de mouiller le joint torique avec un lubrifiant approprié pour réduire le frottement entre le joint torique et la douille au fond du boîtier du filtre et éviter d'endommager le joint torique et affecter l'effet d'étanchéité ;

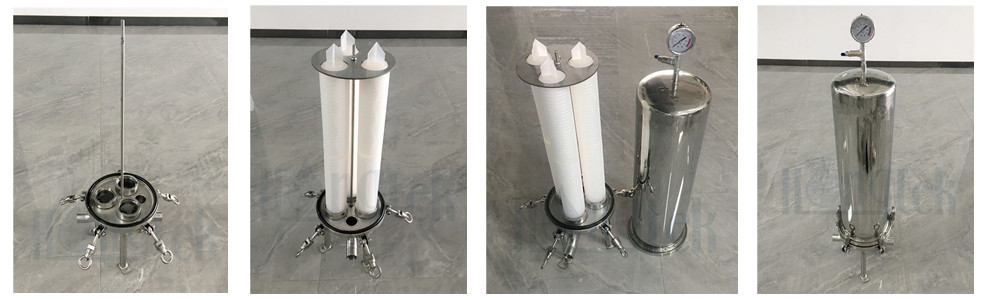

7) Tenez une extrémité de la cartouche filtrante plissée à la main et alignez-la avec la douille/joint au bas du boîtier de la cartouche filtrante et insérez-la verticalement, puis placez la plaque de pression/le joint et serrez l'écrou pour le fixer, fermez le couvercle du boîtier du filtre et serrez le boulon/la pince pour sceller et fixer ;

8) Démarrez le système de filtration, ouvrez légèrement la vanne d'entrée d'eau du boîtier du filtre à cartouche, laissez le liquide entrer et remplissez le boîtier du filtre jusqu'à ce que le liquide déborde de la vanne d'échappement, puis fermez la vanne d'échappement ;

9) Ouvrez lentement la vanne de sortie d'eau du boîtier du filtre à cartouche jusqu'à ce qu'elle soit complètement ouverte, puis ajustez lentement la vanne d'entrée d'eau du boîtier du filtre de sorte que la valeur de la différence de pression entre l'amont/l'aval du boîtier de la cartouche filtrante atteigne la différence de pression initiale spécifiée par le Cartouche filtrante plissée.

3. Inspection et maintenance des systèmes de microfiltration

1) Vérifiez l'ouverture et la fermeture de la vanne conformément aux normes de fonctionnement pour vous assurer que la vanne peut s'ouvrir et se fermer normalement. Si la rotation n'est pas flexible, ajoutez de l'huile lubrifiante. Si la rotation est anormale, vérifiez la raison et réparez-la à temps ;

2) Calibrez régulièrement le manomètre et le débitmètre pour éviter d'endommager le Cartouche filtrante plissée en raison de la grande déviation du manomètre ou du débitmètre. En général, les manomètres sont calibrés tous les 6 mois et les débitmètres sont calibrés tous les 3 mois ;

3) Si le système de filtration cesse temporairement de fonctionner, ne laissez pas la cartouche filtrante plissée sécher. Vous devez injecter la solution d'agent antibactérien dans le boîtier du filtre pour tremper la cartouche filtrante plissée ou la tremper dans de l'eau contenant un agent antibactérien, et rincer la cartouche filtrante plissée avant de la réutiliser ;

4) Vérifiez quotidiennement l'étanchéité du système de filtration, en particulier la connexion entre l'entrée/sortie du boîtier du filtre à cartouche et la canalisation, la vanne d'échappement, la vanne de vidange et la connexion entre le couvercle et le corps du boîtier. En cas de fuite, le système doit être arrêté et réparé à temps ;

5) Vérifiez quotidiennement la valeur du manomètre et du débitmètre sur le boîtier du filtre. Si la pression chute de manière significative ou si le débit augmente de manière significative, la membrane du Cartouche filtrante plissée peut être rompu. Le système doit être arrêté à temps et le filtre à cartouche plissée doit être vérifié et remplacé.
