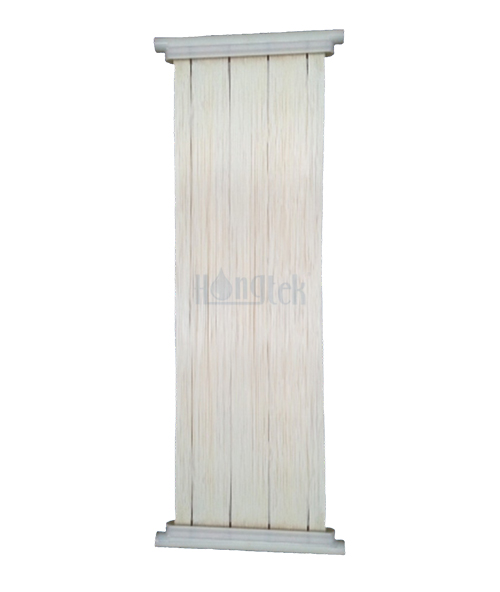

Le module de bioréacteur à membrane PVDF renforcé (MBR) de la série MBR20 est composé d'un matériau PVDF modifié et d'un filet de support intercalaire en polyester, qui présente une bonne perméabilité à l'eau, des propriétés mécaniques, une résistance chimique et une capacité anti-pollution, et l'indice de filtration est de 0,1 micron. Le module de membrane PVDF MBR est installé avec une membrane d'ultrafiltration à fibres creuses d'un diamètre intérieur de 1,0 mm et d'un diamètre extérieur de 2,2 mm. La méthode de filtration de la membrane PVDF MBR renforcée est la pression externe, l'eau brute est entraînée par la différence de pression et pénètre à travers la fibre creuse de l'extérieur vers l'intérieur dans la direction radiale. Des espèces telles que des bactéries, des colloïdes, des matières en suspension et des micro-organismes sont piégées dans le réservoir à membrane MRB.
| Module | MBR20 |
| Taille de l'élément | 785x40x1510mm |
| Matériau de la membrane | PVDF modifié renforcé |
| Type de filtre | Dehors vers l'intérieur, aspiration à pression négative, aération continue |
| Zone de membrane active | 20m² |
| ID/OD de fibre creuse | 1,0 mm/2,2 mm |
| MWCO | 200 000 Daltons |
| Indice de filtration | 0,1 micron |
| Matériau d'étanchéité | Résines Epoxy + Polyuréthane (PU) |
| Matériau du logement | ABS |
| Taille du connecteur | DN20 |
| Turbidité de l'ultrafiltrat | ≤1NTU |
| Ultrafiltrat SDI | ≤3 |
| Ultrafiltrat TSS | ≤1 mg/L |
● La membrane PVDF MBR est un fonctionnement stable et une membrane continue

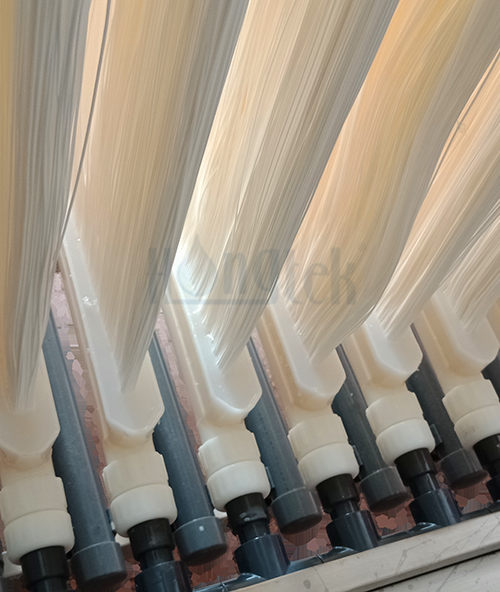

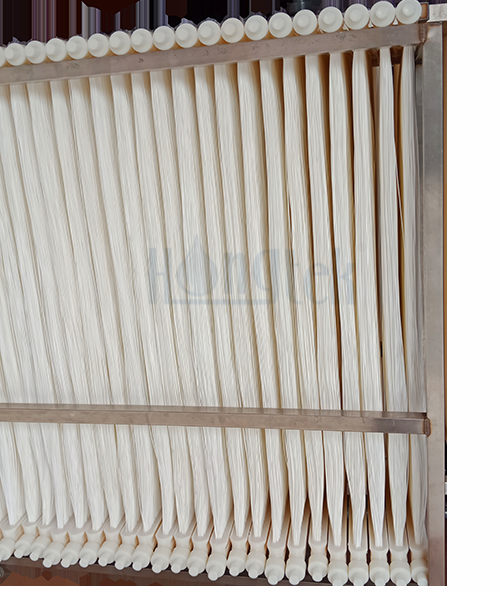

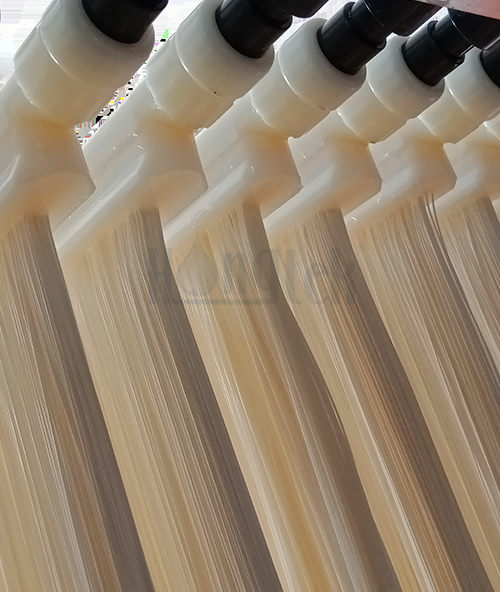

● Les filaments membranaires du module PVDF MBR sont longs et bien disposés
● Le bioréacteur à membrane PVDF présente un débit élevé et une résistance élevée à la pollution
● Le PVDF MBR renforcé est de haute résistance, sans pelage, lavage à contre-courant par impulsion à haute pression
● Utilisation d'un filet de support intermédiaire en PVDF et polyester modifié pour renforcer la structure à haute résistance
● La membrane PVDF MBR est hydrophile en permanence, bonne résistance aux taches, peut être stockée dans une membrane sèche
● Réutilisation de l'eau
● Prétraitement RO
● Traitement par ressuage des déchets
● Traitement des eaux usées domestiques
● Traitement des eaux usées municipales
● Traitement des eaux usées industrielles
● Prétraitement du dessalement de l'eau de mer
| Flux de conception | Débit d'eau pur | 600L/m².h |
| Flux de fonctionnement | 10-25L/m².h | |
| Flux de rétrolavage | 30-60L/m².h | |
| Taux d'aération | Taux d'aération de la zone projetée du cadre | 50-100 m³/m².h |
| État d'alimentation | Concentration des boues | |
| PH | 5-9 (lavage 2-12) | |
| Température | 5-45 ℃ | |
| Pression de fonctionnement | Pression transmembranaire | ≤ 50 KPa |
| Pression de lavage à contre-courant | ≤ 0,1MPa | |
| Pression de fonctionnement maximale | Négatif 50KPa | |
| Pression de fonctionnement suggérée | Négatif 10KPa à -30KPa | |
| Fréquence de nettoyage | Fréquence de lavage à contre-courant | 2-4h |
| Lavage chimique amélioré (CEB) | Lorsque le TMP atteint 50 kpa (tous les 2 à 4 jours) | |
| Nettoyer en place (CIP) | Lorsque le flux ne peut pas être récupéré par lavage à contre-courant et CEB (tous les 6 à 12 mois) | |
| Mode de fonctionnement | 8min. Fonctionnement & 2min. Pause ou 9min. Fonctionnement & 1min. Pause |
|

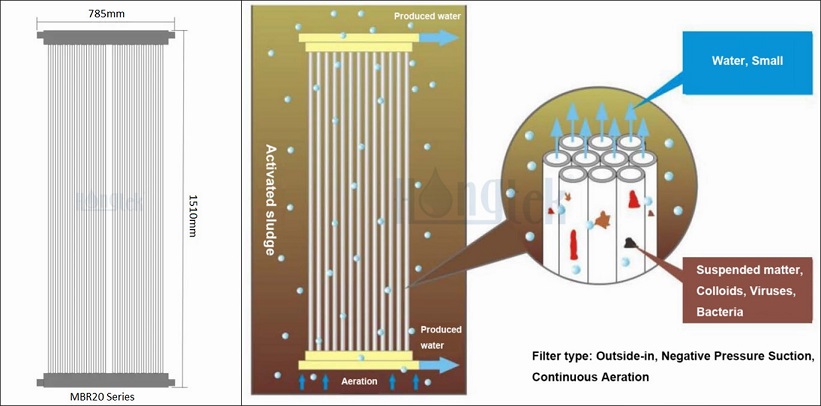

Principe de fonctionnement de la membrane PVDF MBR renforcée
● La membrane PVDF MBR à fibres creuses de haute qualité assure la stabilité et la bonne qualité de l'eau produite
● La membrane PVDF MBR présente une résistance chimique élevée, une bonne capacité anti-pollution et une longue durée de vie
● Le taux de filtration de la membrane UF MBR est de 0,1 micron, les particules sont piégées par la paroi de la membrane
● La membrane MBR est constituée d'une membrane de fibres creuses en PVDF renforcée, présente de bonnes propriétés mécaniques
● L'eau, les petites molécules et les ions traversent les parois de la membrane sous pression pour former un ultrafiltrat
● Le mode de débit d'eau PVDF MBR est de l'extérieur vers l'intérieur, aspiration à pression négative, aération continue

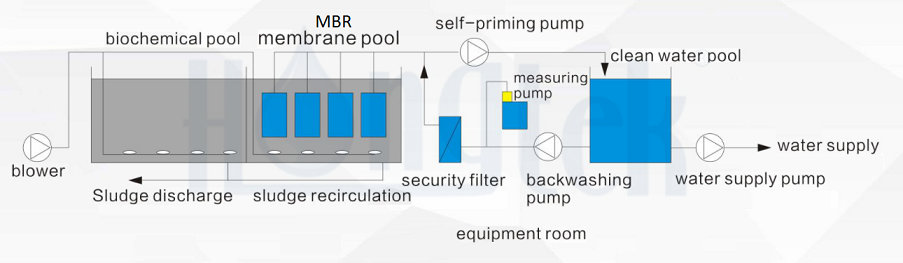

Traitement du module à membrane PVDF MBR
● Le PVDF MBR renforcé est la technologie de traitement de l'eau la plus avancée et la plus efficace.
● Le module PVDF MBR est largement utilisé pour la réutilisation de l'eau, le traitement des eaux usées, le dessalement de l'eau de mer et le prétraitement RO.
● Le module PVDF MBR est une unité à membrane introduite dans la technologie traditionnelle de traitement biologique des eaux usées de la nouvelle technologie de traitement.
● Unité de séparation par membrane PVDF MBR remplaçant la fonction traditionnelle de bassin de sédimentation secondaire, avec élimination supplémentaire de la matière organique, de l'azote et du phosphore.

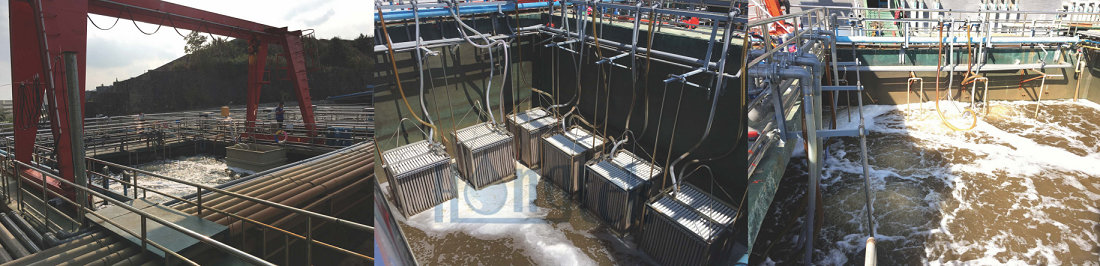

Cas de projet du module PVDF MBR de bioréacteur à membrane MBR20
Traitement des eaux usées pharmaceutiques(3000m³/j)
Processus : Eaux usées pharmaceutiques-Traitement biochimique-Module à membrane MBR-Conformité des décharges
Paramètres de l'équipement : Module à membrane MBR20 MBR, 40 pièces/groupe, 12 groupes, 480 pièces au total, flux de fonctionnement conçu 15L/m².h
