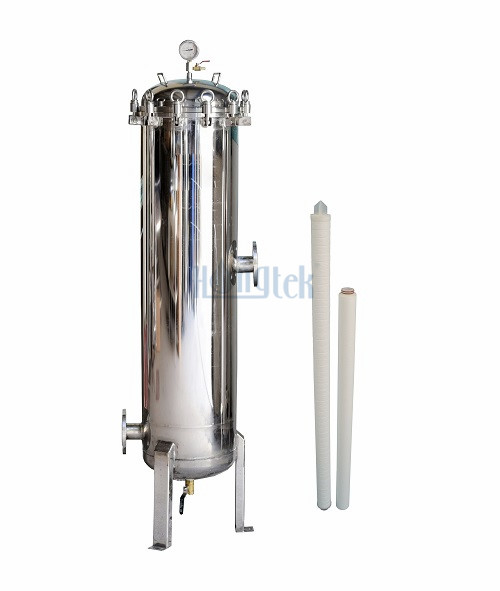

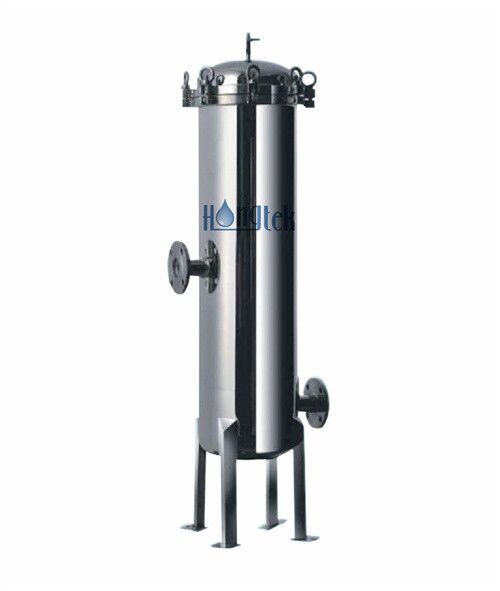

Le boîtier de filtre multi-cartouches en acier inoxydable de la série MCH est fabriqué en acier inoxydable SS304 ou SS316L de haute qualité. Le boîtier multi-filtre SS s'adapte à différents styles d'embouts de cartouches filtrantes en DOE ou SOE, offrant des alternatives économiques et efficaces aux processus de filtration. Le boîtier de filtre multi-cartouches SS convient à une grande variété d'applications de filtration nécessitant une température et une pression de fonctionnement élevées. Les éléments filtrants installés à l'intérieur du boîtier multi-cartouche SS peuvent être remplacés rapidement et facilement tout en garantissant de bonnes performances d'étanchéité. Le boîtier de filtre à cartouche SS est largement utilisé pour de nombreux systèmes de filtration micronique industriels et commerciaux.
| Matériel | SS304, SS316L |
| Traitement de surface | Poli, sous-poli, sablé |
| Longueur de la cartouche | 10", 20", 30", 40" |
| Taille de la cartouche | DE 2,5" |
| Nombre de cartouche | Plusieurs éléments filtrants |
| Connexion | Filetage, bride |
| Entrée/Sortie | 1", 1,5", 2", 4" etc. |
| Type d'étanchéité | Boulons pivotants, pince |
| Matériau du joint | EPDM, Silicium, Viton |
| Embout de cartouche | DOE, SOE |
● Le boîtier du filtre en acier inoxydable est facile à installer, à entretenir et à nettoyer, pratique et efficace pour changer les filtres à cartouche
● Le boîtier multi-cartouche SS est adapté pour fonctionner sous haute pression et sans fuite de fluide, longue durée de vie sûre et fiable
● Le boîtier du filtre à cartouches multiples SS est en acier inoxydable de haute qualité, traitement de surface avec polissage électrolytique ou mat
● Le boîtier de filtre à cartouches multiples SS présente une grande zone de filtration, un débit élevé et un faible taux de colmatage, une forte résistance aux acides et aux alcalis
● Préfiltration RO
● Alimentation et boissons
● Médical et Chimique
● Industrie pétrochimique
● Filtration de l'eau domestique
● Traitement des eaux usées industrielles
Données de fonctionnement pour le boîtier de filtre multi-cartouches en acier inoxydable
| Max. Température | 130 ℃ |
| Max. Pression | 10 Bar (150psi) ou selon les besoins |
| Pression recommandée | ≤ 8 bars (115 psi) à 25 ℃ |

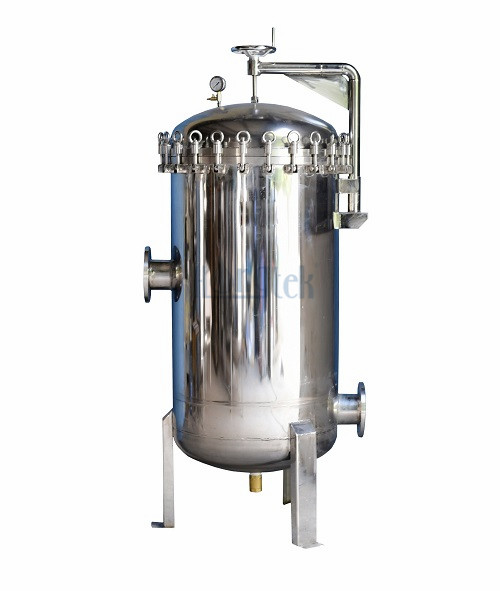

Affichage multi de production de logement de filtre de cartouche d'acier inoxydable
● Accepte une gamme complète de cartouches filtrantes avec embouts 222/226/DOE
● Conception de qualité alimentaire, sans coins morts sanitaires, peut être complètement démontée et propre
● Nous proposons des boîtiers de cartouche jusqu'à 50 cartouches pour toutes les applications industrielles avec une conception unique assistée par ressort.
● Fermeture du couvercle ergonomique et facile à utiliser, conception à ouverture rapide, adaptée aux exigences d'application strictes
● Convient aux usines d'osmose inverse, aux usines de traitement de l'eau, au recyclage des eaux usées, à la pétrochimie, aux solutions de placage avec préfiltration d'eau élevée.
Comment installer le boîtier de filtre multi-cartouche SS ?
L'installation d'un boîtier de filtre multi-cartouches en acier inoxydable implique généralement plusieurs étapes pour garantir une configuration et une fonctionnalité appropriées. Voici un guide général sur la façon d'installer un boîtier de filtre multi-cartouche SS :
1. Préparez la zone d'installation :
● Choisissez un emplacement approprié pour le boîtier du filtre, en vous assurant qu'il est facilement accessible pour l'entretien et le remplacement de la cartouche.
● Assurez-vous que la zone d'installation est propre, sèche et exempte d'obstructions.
2. Connectez les conduites d'entrée et de sortie :
● Identifiez les ports d'entrée et de sortie sur le boîtier du filtre.
● Connectez le tuyau d'entrée au port d'entrée du boîtier et le tuyau de sortie au port de sortie à l'aide de raccords et de connecteurs compatibles.
● Assurez-vous que toutes les connexions sont serrées et sans fuite.
3. Installez les cartouches :
● Ouvrez le boîtier en desserrant le mécanisme de fermeture, tel que les boulons pivotants ou les pinces.
● Insérez les cartouches filtrantes dans le boîtier conformément aux instructions du fabricant, en vous assurant qu'elles sont correctement mises en place et alignées.
● Si le boîtier comporte plusieurs niveaux de cartouches, installez les cartouches dans chaque niveau en suivant l'ordre indiqué.
4. Fermez et scellez le boîtier :
● Une fois les cartouches installées, fermez le boîtier en serrant bien le mécanisme de fermeture.
● Assurez-vous que le boîtier est correctement scellé pour empêcher le contournement et maintenir l'intégrité de la filtration.
5. Vérifiez les fuites :
● Avant d'utiliser le boîtier du filtre, vérifiez soigneusement l'étanchéité de tous les raccords et joints.
● Resserrez tous les raccords ou connexions si nécessaire pour éliminer les fuites.
6. Décompression :
● Si le système fonctionne sous pression, libérez toute pression emprisonnée dans le système avant de démarrer le processus de filtration.
● Suivez les procédures de sécurité appropriées lorsque vous relâchez la pression pour éviter les blessures.
7. Démarrez le processus de filtration :
● Une fois l'installation terminée et toute pression évacuée, démarrez le processus de filtration en ouvrant les vannes d'entrée et de sortie.
● Surveillez le système pour déceler toute lecture de pression anormale ou toute fuite pendant le fonctionnement.
| L'HME | Longueur de la cartouche | Matériel | Nombre de cartouche | Connexion entrée/sortie | Matériau du joint |
|
MCH Seires Acier inoxydable Boîtier de filtre multi-cartouches |
10 = 10" | S4 = SS304 | 2R = 2 pièces | T = Fil | S = Silicium |
| 5R = 5 pièces | |||||
| 20 = 20" | 8R = 8 pièces | E = EPDM | |||
| 12R = 12 pièces | |||||
| 30 = 30" | S6 = SS316L | 15R = 15 pièces | F = Bride | ||
| 20R = 20 pièces | V = Viton | ||||
| 40 = 40" | ↓ | ||||
| 50R = 50 pièces |
Par exemple :
MCH-40-S4-8R-F-E
Boîtier de filtre multi-cartouches en acier inoxydable MCH Seires - 40" - SS304 - 8 pièces - Bride - EPDM
Veuillez noter : en raison de la variété de conceptions de boîtiers de filtres à manches, veuillez contacter le service commercial de Hongtek pour plus d'informations, les boîtiers peuvent être personnalisés selon vos besoins, merci !
