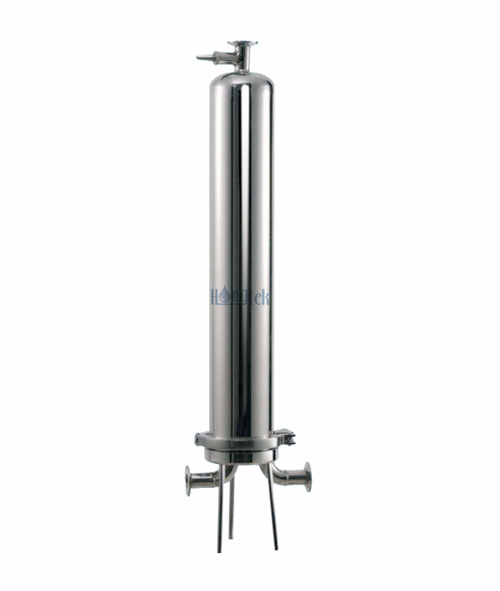

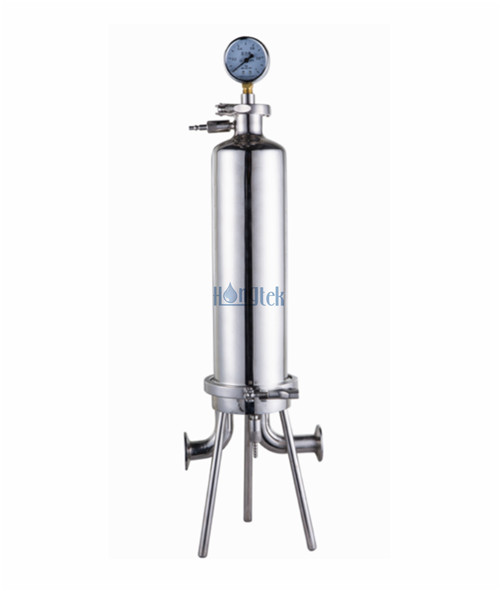

Le boîtier de filtre à cartouche unique sanitaire en acier inoxydable de la série UPH est fabriqué en acier inoxydable sanitaire 304 ou 316L. Il s'agit d'un boîtier de filtre sanitaire à noyau unique haut de gamme sans aucune impasse de nettoyage. Le boîtier de la cartouche sanitaire SS présente une finition de surface spéciale de polissage mécanique, ce qui en fait le choix idéal pour les processus exigeants nécessitant une grande pureté.
Le boîtier de filtre sanitaire SS présente un indice de filtration élevé, une efficacité de filtration élevée, une installation, un remplacement et un nettoyage faciles de l'élément filtrant, un drainage complet et aucun liquide résiduel. Le boîtier de filtre à cartouche sanitaire SS est un boîtier de filtre haut de gamme utilisé dans les domaines médical et de la santé, de l'alimentation et des boissons et des sciences de la vie, etc.
| Matériau du boîtier | SS304, SS316L |
| Vale de ventilation/vanne de vidange | SS304 |
| Type de finition | Polissage |
| Précision de polissage | Surface intérieure de 0,3 µm, surface extérieure de 0,4 µm |
| Longueur de la cartouche | 10", 20", 30", 40" |
| Taille de la cartouche | Filtre plissé OD 2,5" |
| Nombre de cartouche | 1 pièce |
| Connexion | Pince |
| Entrée/Sortie | Bride, Filetage |
| Matériau du joint | EPDM, silicium, Buna N, Viton |
| Embout de cartouche | Joint torique 222, joint torique 226 |
● Le boîtier du filtre sanitaire SS a une interface standard, une précision dimensionnelle élevée
● Le boîtier du filtre sanitaire peut être soumis à un polissage électrolytique ou à une finition mate en option sur la façade
● Le boîtier de cartouche sanitaire SS a une structure scientifique, sans impasse, facile à utiliser et à nettoyer
● Le boîtier de la cartouche sanitaire SS utilise la conception de la structure de la valve d'échappement/vanne de vidange, vidange soigneusement le liquide
● Précision de polissage ultra-élevée, la paroi interne atteint 0,3 micron et la paroi externe atteint 0,4 micron
● Indice de filtration et efficacité élevés, longue durée de vie et facile à installer et à entretenir, permet d'économiser certains coûts de main-d'œuvre
● Pré RO/DI
● Produits chimiques
● Electronique
● Gaz de procédé
● Produits pharmaceutiques
● Alimentation et boissons
● Installations de laboratoire
Données de fonctionnement pour le boîtier de filtre sanitaire à cartouche unique SS
| Max. Température | 130 ℃ |
| Pression de conception | 1,0 Mpa ou selon les besoins |
| Max. Pression | 0,8 Mpa ou selon les besoins |
| Stérilisation | Stérilisation en ligne 121 ± 2 ℃ 30 min/heure |
| Stériliser au stérilisateur 30min/temps |
Affichage d'atelier de production de boîtier de filtre à cartouche unique sanitaire SS
● Les boîtiers sanitaires à cartouche filtrante unique fournissent des solutions de filtration efficaces, fiables et hygiéniques pour les industries où la pureté, la sécurité et la conformité des produits sont des considérations critiques.
● La conception compacte des boîtiers à cartouche filtrante unique les rend idéaux pour les installations où l'espace est limité. Ils nécessitent un encombrement minimal et peuvent être facilement intégrés aux systèmes de traitement existants ou aux unités montées sur châssis.
● Les boîtiers de cartouche filtrante unique isolent chaque cartouche filtrante, réduisant ainsi le risque de contamination croisée entre différents flux ou lots de processus. Ceci est particulièrement important dans les applications où la pureté et l’intégrité du produit sont primordiales.
● La conception sanitaire des boîtiers de cartouches à filtre unique permet des procédures de nettoyage et de stérilisation faciles. Ils peuvent être rapidement démontés, nettoyés et désinfectés à l'aide des méthodes standard CIP (Clean-in-Place) ou SIP (Sterilize-in-Place), minimisant ainsi les temps d'arrêt et garantissant la sécurité du produit.
● Les boîtiers sanitaires à cartouche filtrante unique sont conçus avec des surfaces lisses, des bords arrondis et une construction sans crevasses pour minimiser le risque de croissance bactérienne et de contamination. Cela garantit le respect de réglementations d'hygiène strictes dans des secteurs tels que la transformation des aliments et des boissons, la fabrication pharmaceutique et la biotechnologie.
Schéma d'affichage détaillé du boîtier de filtre sanitaire S.S.

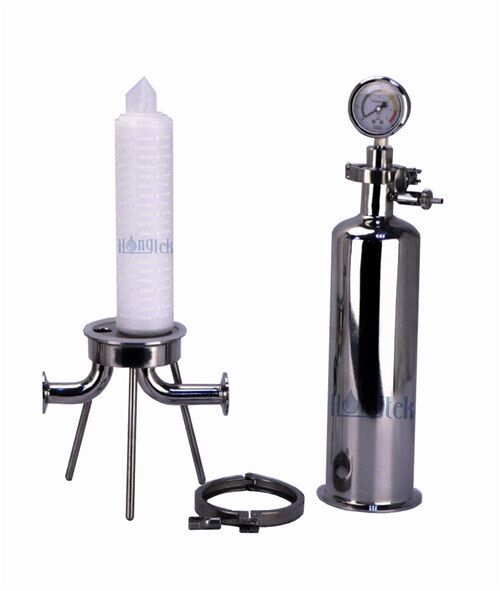

● La fermeture par pince à dégagement rapide permet un démontage facile et un changement rapide de la cartouche filtrante
● Construction en acier inoxydable 316L électropoli, accepte un filtre à cartouche de 10", 20", 30", 40"
● Les vannes sanitaires de ventilation et de vidange permettent des opérations faciles de ventilation, de vidange, d'échantillonnage ou de test d'intégrité.
● Disponible pour les connexions de type joint torique 222 ou 226, fournit une étanchéité positive avec les filtres empêchant ainsi le contournement du fluide
● Le boîtier du filtre sanitaire répond aux exigences rigoureuses des secteurs pharmaceutique, biotechnologique, alimentaire et des boissons, de l'électronique et de la recherche de produits chimiques.
| HUP | Longueur de la cartouche | Matériel | N° de cartouche | Connexion entrée/sortie | Matériau du joint |
|
Série UPH SS Sanitaire Simple Boîtier de filtre à cartouche |
10 = 10" | S4 = SS304 | 1 = 1 pièce | F = Bride | S = Silicium |
| 20 = 20" | E = EPDM | ||||
| 30 = 30" | S6 = SS316L | T = Fil | B = Buna N | ||
| 40 = 40" | V = Viton |
Par exemple :
UPH-10-S4-1-F-S
Boîtier de filtre sanitaire à cartouche unique série SS UPH - 10" - SS304 - 1pc - Bride - Silicium
