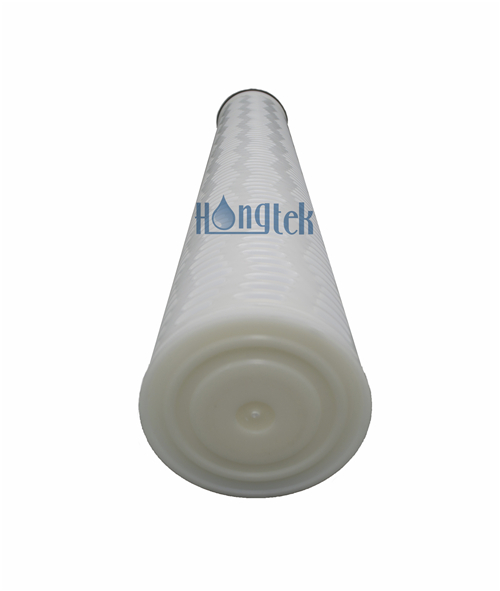

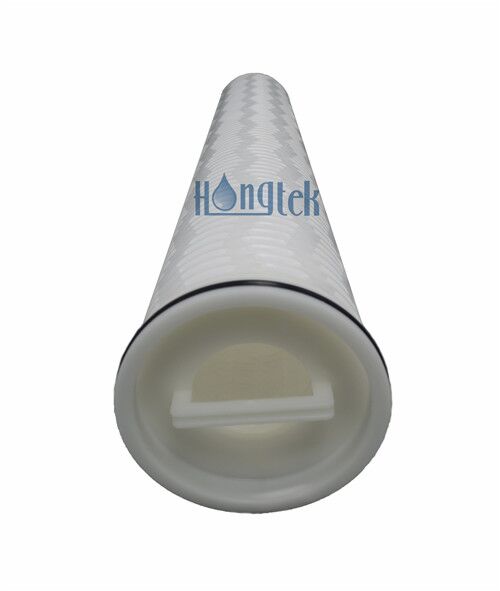

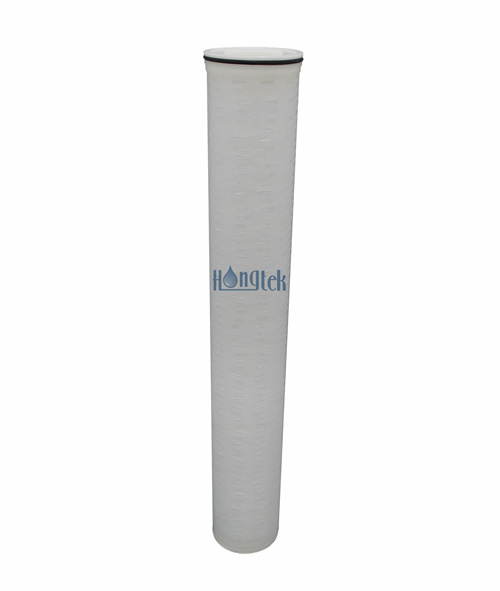

Les filtres à cartouche plissés radiaux à haut débit de la série HFU sont des remplacements à haut débit Pall Ultipleat, de nouvelles cartouches à grand débit développées par Hongtek. Les filtres à cartouche à haut débit ont une conception unique à plis radiaux qui permet des débits plus élevés, une capacité de rétention de saleté plus élevée et une durée de vie plus longue que les filtres à haut débit à plis verticaux normaux. Les cartouches plissées à haut débit sont constituées d'une couche intérieure de tissu non tissé, d'une couche intermédiaire de membrane filtrante PP soufflée par fusion et d'une couche extérieure de fibres longues, ont un noyau dur central et une cage extérieure globalement épaisse.
Cartouches à haut débit utilisant une technologie thermofusible avancée, une bonne intégrité et aucune fuite, écoulement du liquide de l'intérieur vers l'extérieur. La conception des plis radiaux conduit à une grande surface de filtration jusqu'à 12 mètres carrés, ce qui entraîne une efficacité de filtration plus élevée, économisant considérablement la main-d'œuvre, le temps et l'espace du système de filtration de l'eau. Dans l'industrie de la filtration, ce type de filtres à cartouche à haut débit présente des performances plus élevées et des avantages évidents que les filtres à haut débit plissés verticaux ordinaires.
| Média filtrant | Polypropylène (PP) plissé radial |
| Longueur | 20"(508mm), 40"(1016mm) |
| Diamètre extérieur | 6 pouces (152mm) |
| Diamètre intérieur | 73,5 mm |
| Indice de filtration | 1 μm, 5 μm, 10 μm, 20 μm, 40 μm, 50 μm, 70 μm, 100 μm |
| Support/Drainage | Polypropylène (PP) |
| Matériau du capuchon d'extrémité | Polypropylène (PP) |
| Centrale | Noyau PP |
| Extérieur | Cage entière en PP épais |
| Matériau du joint | EPDM, Buna-N, Viton |
● Cartouches à haut débit utilisant une technologie thermofusible avancée, des tests d'intégrité à 100 % et aucune fuite
● Les cartouches plissées à haut débit permettent d'économiser considérablement la main d'œuvre, le temps et l'espace du système de filtration d'eau
● Le noyau dur central et la cage extérieure globalement épaisse peuvent supporter une pression d'eau plus élevée dans un système de filtration à haut débit
● Le modèle de filtration intérieur vers extérieur des cartouches à haut débit garantit que toutes les impuretés restent à l'intérieur du média plissé
● Fabriqué avec une couche intérieure de tissu non tissé, une couche intermédiaire de membrane filtrante PP soufflée par fusion et une couche extérieure de fibres longues
● Les filtres à cartouche à haut débit ont des performances supérieures et des avantages évidents par rapport aux filtres à haut débit plissés verticaux ordinaires.
● La conception unique à plis radiaux des cartouches à haut débit conduit à une plus grande surface de filtration et à un débit et une efficacité de filtration plus élevés
● Microélectronique
● Filtration pré-RO
● Alimentation et boissons
● Traitement de l'eau
● Condensat de chaudière
● Dessalement de l'eau de mer
● Traitement des eaux industrielles
● Industrie chimique pétrolière
Données de fonctionnement pour les filtres à cartouche à haut débit plissés radiaux
| Température de fonctionnement maximale | 180°F à 20 psid (82°C à 1,4 bar) |
| 160°F à 30 psid (71°C à 2,1 bars) | |
| 77°F à 50 psid (25°C à 3,4 bars) | |
| Débit d’eau maximum suggéré | 20" 5μm : 35m³/h |
| 40" 5μm : 70 m³/h | |
| Direction du débit du liquide | De l'intérieur vers l'extérieur |
| Superficie typique | 5㎡ par cartouche haut débit de 20 pouces |
| 10㎡ par cartouche haut débit de 40 pouces | |
| Zone de filtration à cartouche haut débit de 40 pouces jusqu'à 12 ㎡ | |
| Recommander de changer la pression différentielle | 2,8 bars à 20 ℃ |

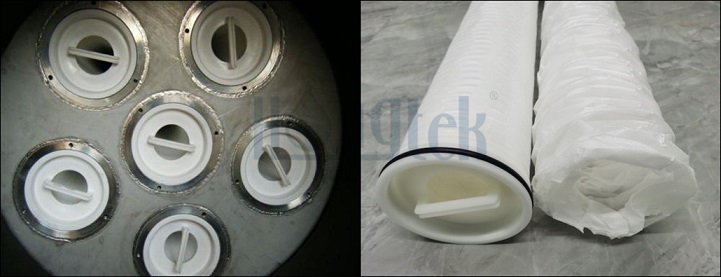

Installation pour filtres à cartouche plissés radiaux à haut débit
● Débit plus élevé et faible pression delta, les filtres à valeur nominale absolue sont conçus, aident l'utilisateur à économiser beaucoup de coûts et d'espace
● Le noyau interne et la cage globalement épaisse peuvent supporter une pression plus élevée, ne se déforment pas dans un environnement de travail à haute pression d'eau
● Les cartouches à haut débit plissées radiales ont une plus grande surface de filtration, des avantages évidents par rapport aux filtres verticaux à haut débit ordinaires.
● La cartouche à haut débit s'effectue de l'intérieur vers l'extérieur, sans dérivation, avec une durée de service plus longue et une capacité de rétention des impuretés plus élevée.
● La cartouche plissée à haut débit est un élément de filtre à eau plus petit et plus économique, réduisant les coûts de maintenance et d'élimination des déchets.
| HFU | Matériel | Longueur | Indice de filtration | Matériau du joint torique |
|
Série HFU Plissé Radial Filtres à cartouche à haut débit |
P = PP Radial Plissé | 20 = 20"(508mm) | 1 = 1 μm | E = EPDM |
| 5 = 5μm | ||||
| 10 = 10 μm | ||||
| 20 = 20 μm | B = Buna-N | |||
| 40 = 40"(1016mm) | 40 = 40 μm | |||
| 50 = 50 μm | ||||
| 70 = 70 μm | V = Viton | |||
| 100 = 100 μm |
Par exemple :
HFU-P-40-5-E
Filtres à cartouche plissés à haut débit série HFU - Matériau : PP plissé radial - Longueur = 40" - Indice = 5 μm - Matériau du joint torique = EPDM
