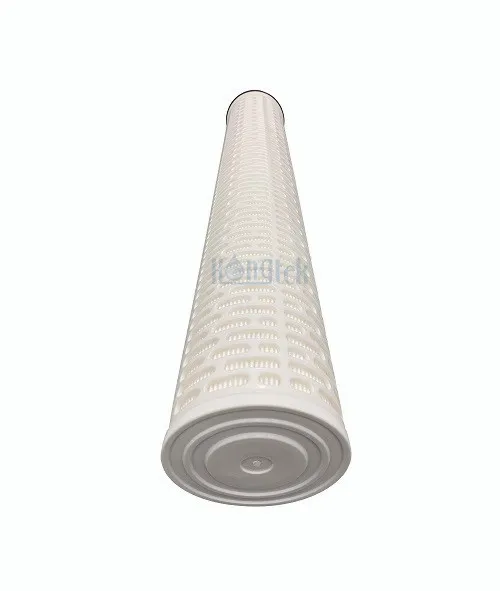

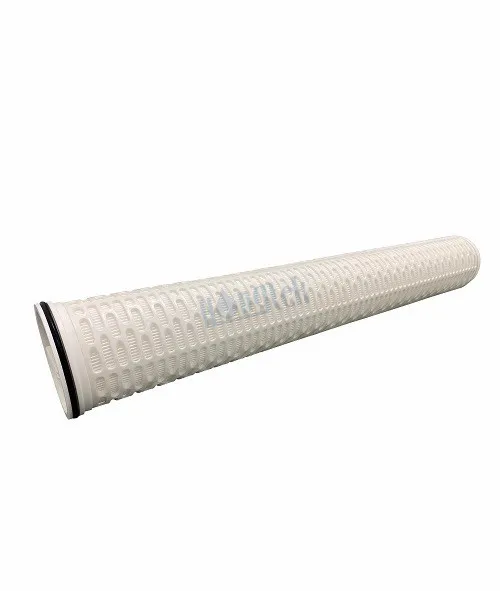

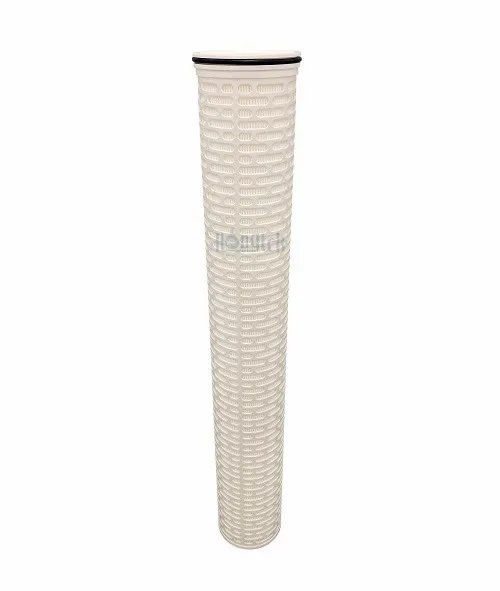

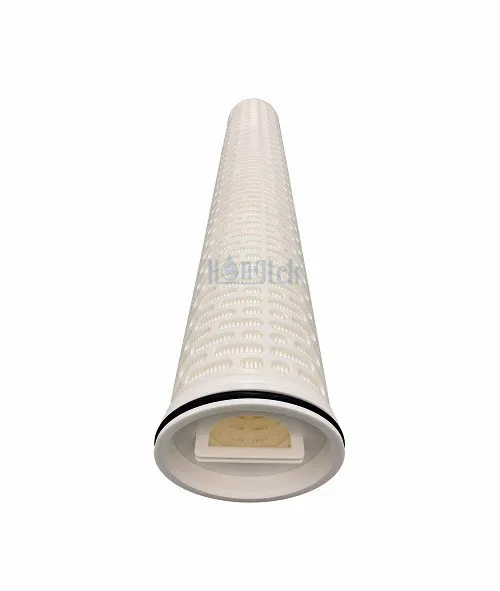

Les filtres à cartouche plissés à haut débit de la série HFM constituent un bon remplacement pour les cartouches à haut débit Pall Ultipleat. Les filtres à cartouche à haut débit sont fabriqués à partir d'un média fondu 100 % polypropylène et améliorés avec une cage rigide monobloc offrant une meilleure intégrité et une résistance à haute pression. La cage et les embouts en polypropylène renforcé de fibre de verre peuvent résister à des températures de fonctionnement allant jusqu'à 100 ℃. Le grand diamètre de 6 pouces conduit à une zone de filtration plus grande, un débit plus élevé, une pression delta plus faible, ce qui permet d'économiser considérablement l'empreinte de l'usine de traitement de l'eau et le coût des consommables.
Les filtres plissés à haut débit adoptent une structure multicouche unique et un modèle d'écoulement intérieur vers extérieur qui emprisonne les contaminants à l'intérieur de l'élément, empêchant ainsi la pollution de l'eau traitée lors du changement du filtre. C'est un choix idéal pour une grande variété d'applications telles que le dessalement RO, l'alimentation et les boissons, l'eau de traitement, l'eau municipale, etc.
| Média filtrant | Polypropylène (PP) Plissé |
| Longueur | 20"(508mm), 40"(1016mm), 60"(1524mm) |
| Diamètre extérieur | 6"(152mm) |
| Diamètre intérieur | 73,5 mm |
| Indice de filtration | 1 μm, 2 μm, 3 μm, 5 μm, 10 μm, 20 μm, 40 μm, 70 μm, 100 μm |
| Support/Drainage | Polypropylène (PP) |
| Matériau du capuchon d'extrémité | Polypropylène (PP) renforcé de fibre de verre |
| À l'extérieur | Cage rigide globale de 40 po |
| Matériau du joint | EPDM, Buna-N, Viton |
● Surface élevée, débits élevés avec faible perte de charge
● Structure d'ouverture à gradient, garantissant la précision de la filtration et répondant aux exigences de débit
● Toutes les connexions utilisent le soudage thermique, sans adhésif, ont une large compatibilité chimique
● Une forme de corps excellente et lisse conduit à un débit plus élevé, atteignant une durée de vie élevée et longue
● La cage en pp renforcée par fibre de verre d'intégrité en tant que moulage monobloc, pourrait résister à une pression et une température plus élevées
● Centrale électrique
● Galvanoplastie
● Alimentation et boissons
● Peintures et revêtements
● Dessalement de l'eau de mer
● Filtration de l'eau de procédé
Données de fonctionnement des filtres à cartouche plissés à haut débit
| Température de fonctionnement maximale | 180°F à 20 psid (82°C à 1,4 bar) |
| 160°F à 30 psid (71°C à 2,1 bars) | |
| 77°F à 50 psid (25°C à 3,4 bars) | |
| Débit d’eau maximum suggéré | Longueur 20 pouces : 660 LPM |
| Longueur de 40 pouces : 1 300 LPM | |
| Longueur de 60 pouces : 1 900 LPM | |
| Direction du débit du liquide | De l'intérieur vers l'extérieur |
| Superficie typique | 7㎡ par cartouche filtrante de 40" |
| 10,5㎡ par cartouche filtrante de 60" | |
| Pression maximale | 4,2 bars |
| Recommander de changer la pression différentielle | 2,5 bars à 20 ℃ |
Installation d'un filtre plissé à haut débit Cartouches
L'installation d'un filtre plissé à haut débit dans le boîtier du filtre est généralement un processus important, car il est lié à l'effet de filtration. Voici un guide général :
1. Préparez le boîtier du filtre : assurez-vous que le boîtier du filtre est propre et exempt de tout débris. Assurez-vous que le joint torique ou le joint du boîtier est en bon état et correctement installé.
2. Sélectionnez le bon filtre plissé à haut débit : assurez-vous que vous disposez de la taille et du type de filtre plissé à haut débit adaptés à votre boîtier. Le filtre doit correspondre aux spécifications de votre logement.
3. Inspectez la cartouche filtrante à haut débit : Avant l'installation, inspectez le filtre plissé pour déceler tout dommage ou défaut. Assurez-vous qu'il est propre et en bon état.
4. Insérez le filtre à cartouche haut débit : Déballez la nouvelle cartouche filtrante à haut débit et appliquez du lubrifiant sur la bague d'étanchéité de la cartouche filtrante. Insérez soigneusement le filtre plissé à haut débit dans le boîtier du filtre. Assurez-vous qu’il est bien ajusté et sécurisé.
5. Fixez le filtre : Si votre boîtier est doté d'un mécanisme de verrouillage ou d'un couvercle, fixez-le en place pour maintenir le filtre en toute sécurité dans le boîtier.
6. Vérifiez les fuites : Une fois le filtre installé, vérifiez s'il y a des fuites autour du boîtier. Si vous remarquez des fuites, inspectez le boîtier et le filtre pour vous assurer d'une installation et d'un positionnement corrects.
7. Planifiez un entretien régulier : suivez la durée de vie du filtre et planifiez un entretien régulier pour le remplacer si nécessaire, selon les recommandations du fabricant.
Affichage de la production de filtres à cartouche à haut débit série HFM
● Faible perte de charge des cartouches filtrantes à haut débit pour répondre aux exigences des utilisateurs en matière de débit, prolongeant la durée de vie des cartouches filtrantes à haut débit et réduisant les coûts d'utilisation.
● Le liquide s'écoule de l'intérieur vers l'extérieur, avec de grosses particules interceptées dans la couche externe et de petites particules interceptées dans la couche interne, améliorant ainsi l'efficacité de la filtration.
● Différentes des cartouches filtrantes à haut débit ordinaires de haute qualité, cette cage de cartouche filtrante et ses embouts peuvent résister à des températures allant jusqu'à 100 ℃ et ont une résistance à la pression jusqu'à 4,2 bars.
● Pour la cage à haute résistance et les embouts en PP mélangé à de la fibre de verre, une technologie avancée de soudage infrarouge est requise pour assurer le soudage thermique complet du filtre sans aucune fuite.
● L'utilisation de membranes soufflées par fusion de haute qualité et de tissus non tissés comme matériaux permet d'obtenir une évaluation à la fois normale et absolue selon les exigences du client, garantissant ainsi le débit et l'efficacité de la filtration.
| HFM | Matériel | Longueur | Indice de filtration | Matériau du joint torique | Intérieur (sélectif) |
|
Série HFM plissée Filtres à cartouche à haut débit |
P = PP Plissé | 20 = 20"(508mm) | 1 = 1 μm | E = EPDM | C = Noyau central PP |
| 2 = 2 μm | |||||
| 3 = 3μm | |||||
| 40 = 40"(1016mm) | 5 = 5μm | B = Buna-N | |||
| 10 = 10 μm | |||||
| 20 = 20 μm | |||||
| 60 = 60"(1524 mm) | 40 = 40 μm | V = Viton | |||
| 50 = 50 μm | |||||
| 70 = 70 μm | |||||
| 100 = 100 μm |
Par exemple :
HFM-P-40-5-E
Filtres à cartouche plissés à haut débit série HFM - Matériau : PP plissé - Longueur = 40" - Indice de filtration = 5 μm - Matériau du joint torique = EPDM
