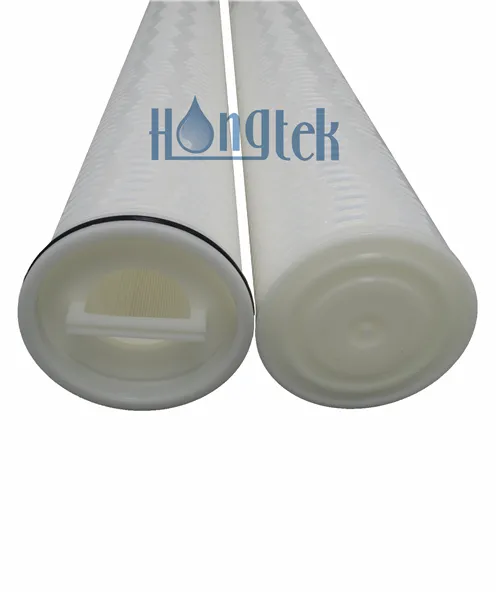

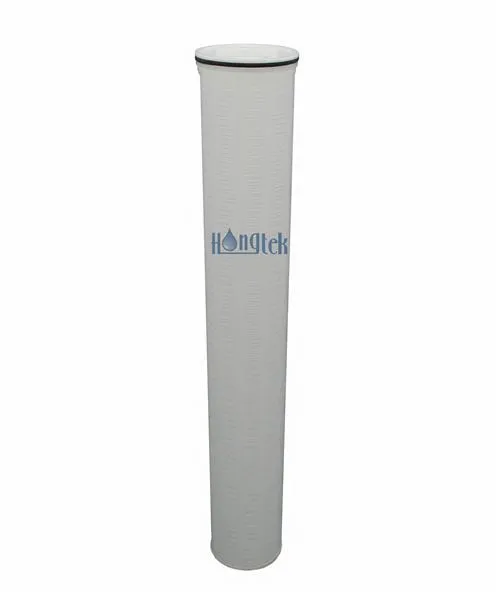

Les filtres à cartouche plissés à haut débit de la série HFE sont des remplacements à haut débit Pall Ultipleat, conçus pour un système de filtration économique et fiable pour les applications à haut débit. Différente des filtres à cartouche à haut débit ordinaires, la cartouche à haut débit de la série HFE est dotée d'une cage extérieure haute résistance de 40 pouces d'épaisseur qui peut résister à une pression d'eau plus élevée. La configuration du flux intérieur vers l'extérieur et la construction en cage rigide de la cartouche plissée à haut débit lui permettent d'être étroitement compactée pour minimiser davantage les coûts de remplacement et d'élimination.
Les filtres à cartouche à haut débit ont un média filtrant haute performance, une forte capacité de rétention de la saleté, une faible pression delta pour s'écouler pendant de longues périodes, une élimination fiable des particules et une longue durée de vie. La conception géométrique plissée scientifique de grande surface, la structure complète de soudage thermique et l'effet de filtration de haute qualité peuvent répondre aux besoins des systèmes de filtration à haut débit.
| Média filtrant | Polypropylène (PP) Plissé |
| Longueur | 40"(1016mm), 60"(1524mm) |
| Diamètre extérieur | 6"(152mm) |
| Diamètre intérieur | 73,5 mm |
| Indice de filtration | 1 μm, 2 μm, 3 μm, 5 μm, 10 μm, 20 μm, 40 μm, 70 μm, 100 μm |
| Support/Drainage | Polypropylène (PP) |
| Matériau du capuchon d'extrémité | Polypropylène (PP) renforcé de fibre de verre |
| À l'extérieur | Cage rigide globale de 40 po |
| Matériau du joint | EPDM, Buna-N, Viton |
● Des débits plus élevés et davantage d'économies de coûts
● Haute efficacité de filtration et large compatibilité chimique
● Les cartouches à haut débit sont des remplacements à haut débit Pall Ultipleat.
● Technologie avancée de soudage par fusion à chaud et tests d'intégrité à 100 %
● Réduire les coûts d'élimination des déchets, réduire les coûts de remplacement et de maintenance
● Cage extérieure de 40 pouces d'épaisseur totale pouvant résister à une pression d'eau élevée
● Média filtrant haute performance, faible résistance à l'écoulement pour une longue durée de vie
● Microélectronique
● Alimentation et boissons
● Traitement de l'eau
● Production d'énergie
● Carburants et produits chimiques
● Biopharmaceutique
● Machines et équipements
● Traitement des eaux usées industrielles
Données de fonctionnement Filtres à cartouche plissés à haut débit série HFE
| Température de fonctionnement maximale | 180°F à 20 psid (82°C à 1,4 bar) |
| 160 °F à 30 psid (71 °C à 2,1 bar) | |
| 77°F à 50 psid (25°C à 3,4 bars) | |
| Débit d’eau maximum suggéré | Longueur 20 pouces : 660 LPM |
| Longueur de 40 pouces : 1 300 LPM | |
| Longueur de 60 pouces : 1 900 LPM | |
| Direction du débit du liquide | De l'intérieur vers l'extérieur |
| Superficie typique | 7㎡ par cartouche filtrante de 40" |
| 10,5㎡ par cartouche filtrante de 60" | |
| Pression maximale | 4,2 bars |
| Recommander de changer la pression différentielle | 2,5 bars à 20 ℃ |

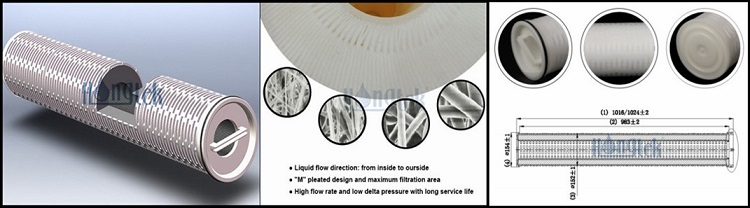

Conception pour cartouches filtrantes à haut débit
● Une équipe technique puissante peut vous aider à personnaliser les filtres à cartouche spéciaux à haut débit
● La conception 3D haut de gamme montre les avantages de la structure Pall Ultipleat de remplacement haut débit
● La conception complète est très importante pour la recherche, le développement et la fabrication de filtres à cartouche à haut débit
● Accordez une grande attention à chaque détail, une meilleure conception pour créer une meilleure qualité de filtres à cartouche à haut débit pour le système de filtration d'eau

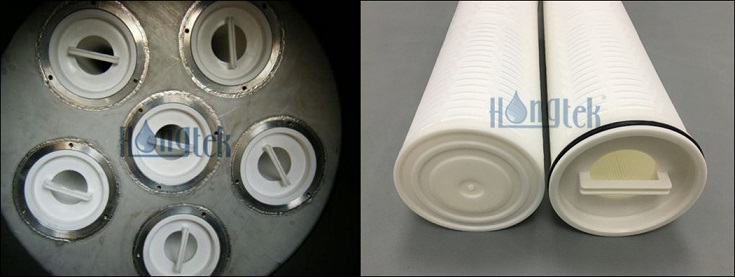

Installation pour cartouches haut débit
● Convient pour une installation dans des boîtiers de filtre à haut débit, modèle de débit intérieur vers extérieur, sans dérivation et grand débit
● Les filtres à cartouche à haut débit ont une longue durée de vie, une forte capacité de rétention des impuretés et des filtres à valeur absolue sont conçus
● La cage extérieure de 40 pouces d'épaisseur totale, résistante et résistante, peut résister à une pression plus élevée, un débit élevé et une faible pression delta.
● Des systèmes de filtration plus petits et plus économiques, des coûts de maintenance et d'élimination des déchets réduits, aident les utilisateurs à économiser beaucoup de coûts
| HFE | Matériel | Longueur | Indice de filtration | Matériau du joint torique | Intérieur (sélectif) |
|
Série HFE Filtres à cartouche plissés à haut débit |
P = PP Plissé | 40 = 40"(1016mm) | 1 = 1 μm | E = EPDM | C = Noyau central PP |
| 2 = 2 μm | |||||
| 3 = 3μm | |||||
| 5 = 5μm | B = Buna-N | ||||
| 10 = 10 μm | |||||
| 60 = 60"(1524 mm) | 20 = 20 μm | ||||
| 40 = 40 μm | V = Viton | ||||
| 50 = 50 μm | |||||
| 70 = 70 μm | |||||
| 100 = 100 μm |
Par exemple :
HFE-P-40-5-E
Filtres à cartouche plissés à haut débit série HFE - Matériau : PP plissé - Longueur = 40" - Indice de filtration = 5 μm - Matériau du joint torique = EPDM
Les filtres à cartouche à haut débit de spécifications spéciales peuvent être personnalisés, tels que des capuchons de longueur et d'extrémité spéciaux ou une cage extérieure en acier inoxydable, etc.
