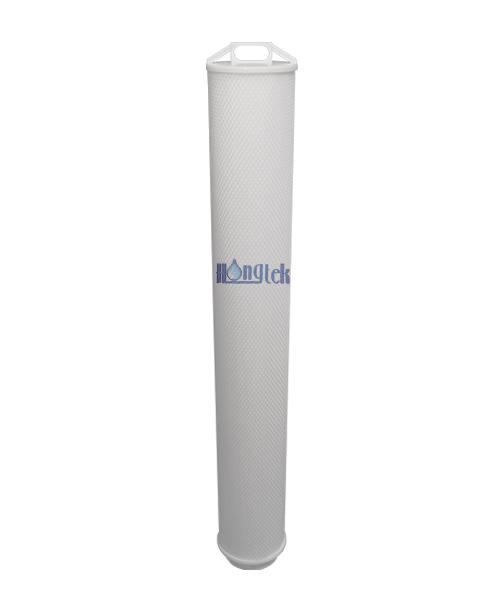

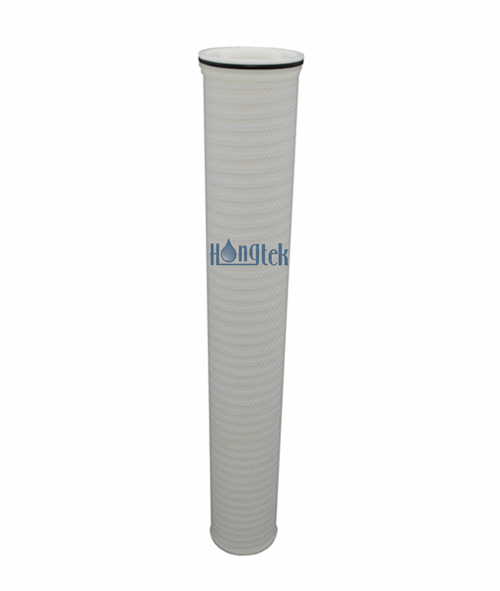

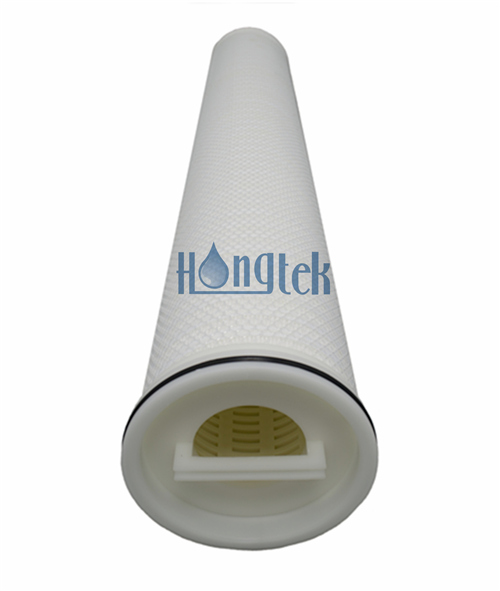

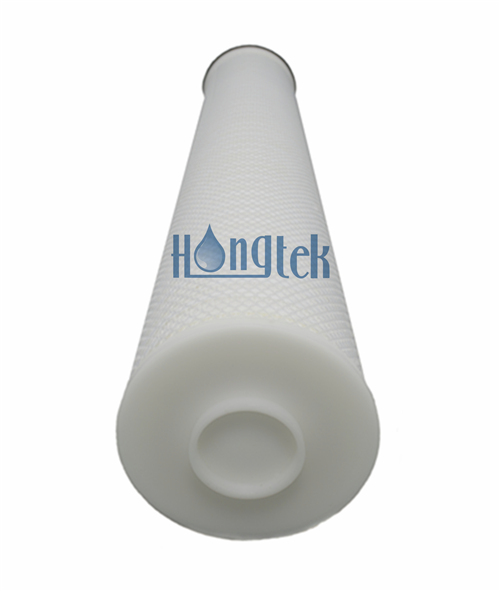

Les éléments filtrants plissés à haut débit de la série HFG sont conçus pour les applications de filtration de liquides avec des exigences de débit élevées, une capacité de débit élevée et une efficacité élevée, dans le sens du flux intérieur vers l'extérieur. Les éléments filtrants avec noyau interne, bande d'enveloppe extérieure et filet ont une bonne conception d'intégrité avec une technologie thermofusible avancée. Les éléments filtrants à haut débit s'intègrent dans les boîtiers de filtre à haut débit standard, faciles à installer et à remplacer, ce qui permet d'économiser beaucoup de coûts de main d'œuvre. Les filtres plissés à haut débit ont une géométrie plissée unique en forme de croissant, combinée à son grand diamètre de 6 pouces, réduit le nombre de filtres et la taille du boîtier requis par rapport aux cartouches filtrantes traditionnelles de profondeur OD 2,5". Les éléments filtrants plissés à haut débit aident à éliminer les particules et autres contaminants de l'eau, des produits chimiques industriels compatibles et des liquides alimentaires et boissons avec une note absolue.
| Média filtrant | Polypropylène (PP) |
| Longueur | 20", 40", 60" |
| Diamètre extérieur | 6" |
| Indice de filtration | 5 μm, 10 μm, 20 μm, 40 μm, 70 μm, 100 μm |
| Support/Drainage | Polypropylène |
| Matériau du capuchon d'extrémité | Polypropylène |
| Noyau interne | Polypropylène |
| Filet extérieur | Polyéthylène |
| Bande d'enveloppe extérieure | Polyéthylène et polypropylène |
| Matériau du joint | EPDM, Buna-N, Viton |
● Haute efficacité d'élimination des particules et longue durée de vie
● La technologie avancée des plis permet d'obtenir une grande zone de filtration
● Débits plus élevés par rapport aux filtres de profondeur conventionnels OD 2,5"
● Technologie avancée de soudage par fusion à chaud et tests d'intégrité à 100 %
● Les éléments filtrants à haut débit s'insèrent dans les boîtiers de filtre à haut débit standard
● Les filtres à haut débit sont faciles à installer et à remplacer, ce qui permet d'économiser beaucoup de coûts de main d'œuvre
● Eaux de traitement
● Alimentation et boissons
● Eaux produites
● Traitement des eaux usées
● Filtration d'eau pré-RO
● Filtration de l'eau à condensation
Données de fonctionnement des éléments filtrants plissés à haut débit de la série HFG
| Température de fonctionnement maximale | 70 °C (160 °F) |
| Débit d’eau maximum suggéré | Longueur 20 pouces : 35 m³/h (150 gpm) |
| Longueur 40 pouces : 70 m³/h (310 gpm) | |
| Longueur 60 pouces : 100 m³/h (440 gpm) | |
| Direction du débit du liquide | Chemin d’écoulement intérieur vers extérieur |
| Superficie typique | 3㎡ par élément filtrant de 20 " |
| 6㎡ par élément filtrant de 40" | |
| 9㎡ par élément filtrant de 60 " | |
| Pression maximale | 4,2 bars |
| Pression différentielle avant maximale | 3,5 bar à 20 ℃ (50 psid à 68 °F) |
| 1,5 bar à 70 ℃ (20 psid à 160 °F) | |
| Recommander de modifier la pression différentielle | 2,5 bars à 20 ℃ (35 psid à 68 °F) |

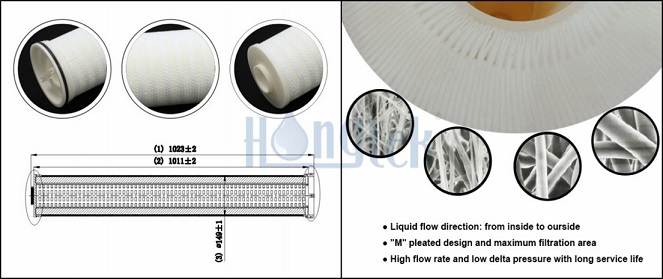

Conception pour éléments filtrants à haut débit
● Une équipe technique puissante peut vous aider à personnaliser les éléments filtrants spéciaux à haut débit
● La conception haut de gamme montre les avantages des éléments filtrants plissés de la série HFG
● Éléments filtrants constitués d'un noyau dur interne central, de couches de plis intermédiaires, d'une bande d'enveloppe extérieure et d'un filet
● La conception complète est très importante pour la recherche, le développement et la fabrication de filtres à cartouche à haut débit

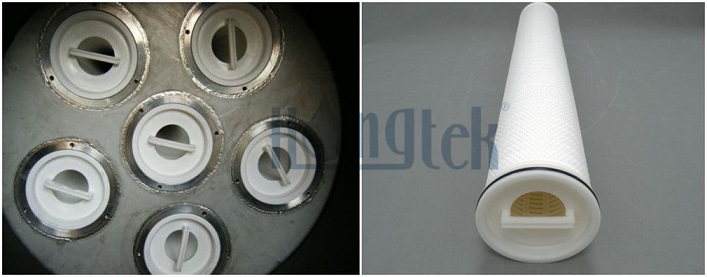

Installation pour éléments filtrants plissés à haut débit
● Des filtres à haut débit et à faible pression delta, nominaux ou absolus, sont conçus
● Modèle d'écoulement intérieur vers extérieur, débit important, bonne étanchéité et sans dérivation, effet de filtration élevé
● Des systèmes de filtrage plus petits, faciles à installer et à remplacer, permettent d'économiser beaucoup de coûts de main d'œuvre et de maintenance
● Convient pour une installation dans des boîtiers de filtre à haut débit, les éléments filtrants à haut débit ont une longue durée de vie
| HFG | Matériel | Longueur | Indice de filtration | Matériau du joint torique |
|
Série HFG Éléments filtrants plissés à haut débit |
P = PP Plissé | 20 = 20" | 5 = 5μm | E = EPDM |
| 10 = 10 μm | ||||
| 40 = 40" | 20 = 20 μm | B = Buna-N | ||
| 40 = 40 μm | ||||
| 60 = 60" | 70 = 70 μm | V = Viton | ||
| 100 = 100 μm |
Par exemple :
HFG-P-60-5-E
Éléments filtrants plissés à haut débit série HFG - Matériau : PP plissé - Longueur = 60" - Indice de filtration = 5 μm - Matériau du joint torique = EPDM
