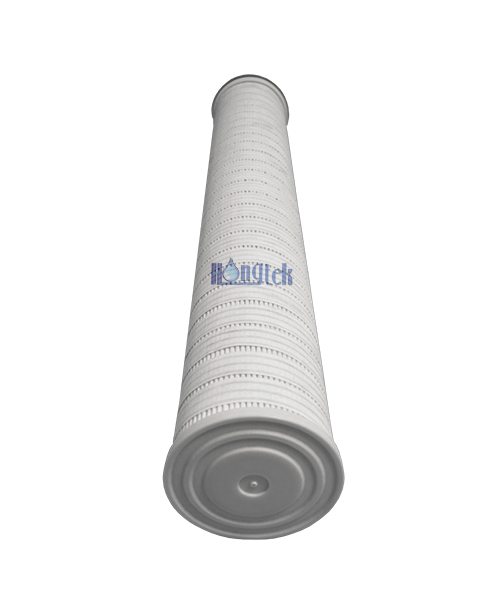

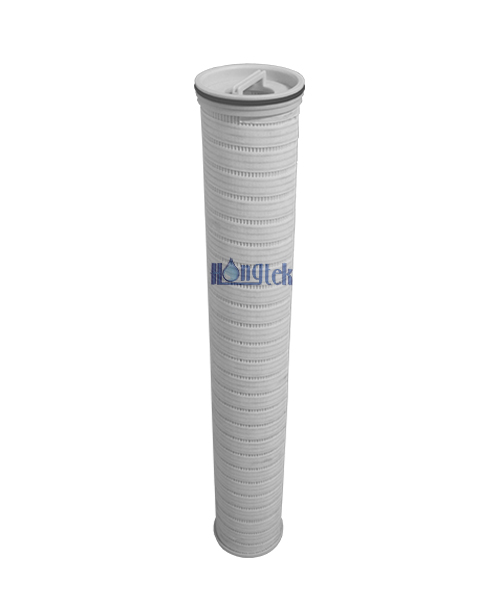

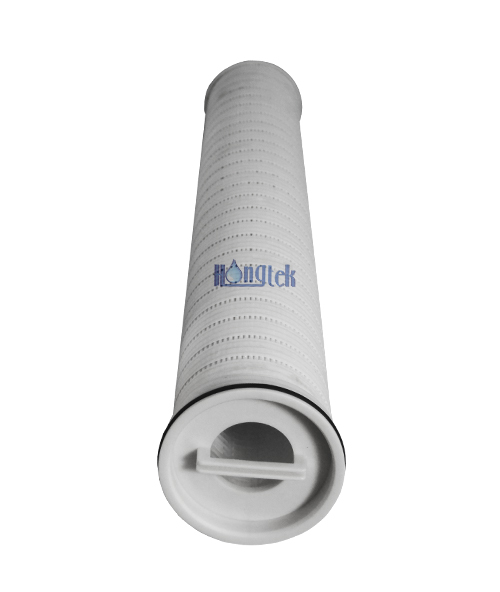

Les filtres à cartouche plissés à haut débit de la série HFC remplacent l'élément à haut débit Pall Ultipleat, de grand diamètre, à extrémité ouverte unique, avec un bandage extérieur et un modèle d'écoulement intérieur vers extérieur. Les filtres à cartouche à haut débit ont une géométrie plissée unique en forme de croissant, combinée à un grand diamètre de 152,4 mm (6 pouces) et à une gamme de haute qualité de supports filtrants en PP ou en fibre de verre disponibles. Moins de filtres et des boîtiers plus petits pour les applications à haut débit sont autorisés en raison de la large gamme de compatibilité chimique, de la capacité de rétention élevée des impuretés, du débit élevé et de la bonne efficacité de filtration des filtres plissés à haut débit. En un mot, les filtres à cartouches plissées à haut débit constituent un choix économique pour la filtration de l’eau.
| Filtrer les médias | PP, fibre de verre |
| Longueur | 20 pouces (508 mm), 40 pouces (1 016 mm), 60 pouces (1 524 mm) |
| Diamètre extérieur | 6 pouces (152 mm) |
| Diamètre intérieur | 73,5 mm |
| Indice de filtration | 1 μm, 3 μm, 5 μm, 6 μm, 10 μm, 20 μm, 40 μm, 70 μm, 100 μm |
| Support/Drainage | Polypropylène (PP) |
| Matériau du capuchon d'extrémité | Polypropylène (PP) renforcé de fibres de verre |
| À l'extérieur | Pansement |
| Matériau du sceau | EPDM, Buna-N, Viton |
● Modèle d'écoulement intérieur vers extérieur qui emprisonne les contaminants à l'intérieur de l'élément
● Disponible dans une variété de longueurs et de qualités de filtres à cartouche plissée à haut débit
● Plus facile à installer et à remplacer, moins de main d'œuvre nécessaire et coûts de maintenance réduits
● Débit élevé par filtre plissé à haut débit, moins de cartouches à remplacer et encombrement d'installation réduit
● La cartouche de grand diamètre, la zone de filtration maximale et la construction synthétique minimisent l'élimination des déchets
● Dessalement
● Eau de traitement
● Alimentation et boissons
● Production d'énergie
● Peintures et revêtements
● Produits chimiques de transformation
● Fabrication automobile
Données de fonctionnement pour les filtres à cartouche plissés à haut débit de la série HFC
| Température de fonctionnement maximale | PP : 180 °F à 20 psid (82 °C à 1,4 bar) |
| Fibre de verre : 249,8 °F à 20 psid (121 °C à 1,4 bar) | |
| Débit d'eau maximum suggéré | Longueur 20 pouces : 660 LPM |
| Longueur de 40 pouces : 1 300 LPM | |
| Longueur de 60 pouces : 1 900 LPM | |
| Direction du flux de liquide | De l'intérieur vers l'extérieur |
| Superficie typique | 3,5㎡ par 20 " filtre à cartouche |
| 7㎡ par 40 " filtre à cartouche | |
| 10,5㎡ par 60 " filtre à cartouche | |
| Recommander de changer la pression différentielle | PP : 3,44 bar à 82 °C |
| Fibre de verre : 3,44 bar à 121 °C |

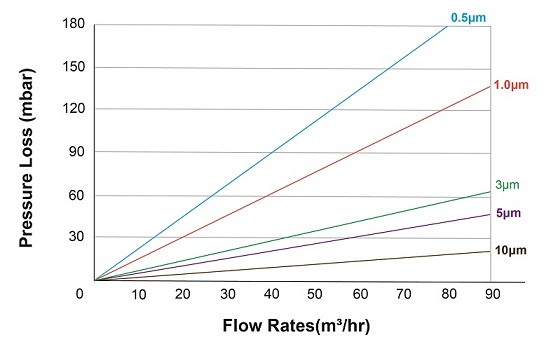

Débit vs chute de pression pour une cartouche de 40 po

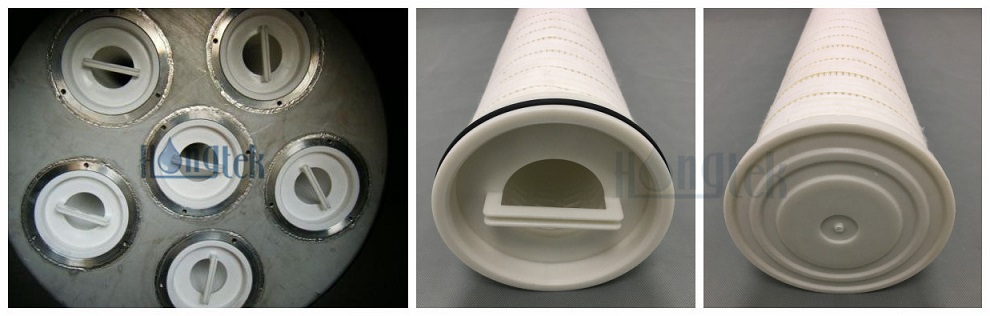

Installation pour filtres à cartouche à haut débit
● Modèle d'écoulement intérieur vers extérieur, bonne étanchéité et sans dérivation, capacité de rétention élevée des impuretés
● Des cartouches à haut débit et à faible pression delta, nominales ou absolues, sont conçues
● Bandage externe et noyau interne pour créer une structure stable et max. zone de filtration, bonne efficacité de filtration
● Encombrement d'installation réduit et systèmes de filtrage plus économiques, coûts de maintenance et d'élimination des déchets réduits
| HFC | Matériel | Longueur | Indice de filtration | Matériau du joint torique | Inside(selective) |
|
HFC Series High Flow Filtres à cartouche plissée |
P = PP Plissé | 20 = 20 "(508 mm) | 1 = 1 μm | E = EPDM | C = Noyau Central PP |
| 3 = 3 μm | |||||
| 5 = 5 μm | |||||
| 40 = 40 "(1 016 mm) | 6 = 6 μm | B = Buna-N | |||
| 10 = 10 μm | |||||
| F = Glass Fiber | 20 = 20 μm | ||||
| 60 = 60"(1524mm) | 40 = 40 μm | V = Viton | |||
| 50 = 50 μm | |||||
| 70 = 70 μm | |||||
| 100 = 100 μm |
Par exemple :
HFC-F-40-20-E
Filtres à cartouche plissés haut débit série HFC - Matériau : fibre de verre - Longueur : 40" - Indice de filtration : 20 μm - Matériau du joint torique : EPDM
Des cartouches plissées à haut débit avec des spécifications spéciales peuvent être personnalisées, telles qu'un noyau central en acier inoxydable, des embouts spéciaux ou une cage extérieure en acier inoxydable, etc.
