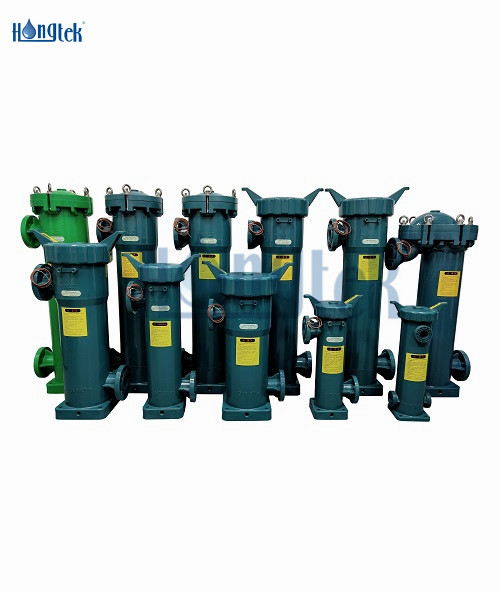

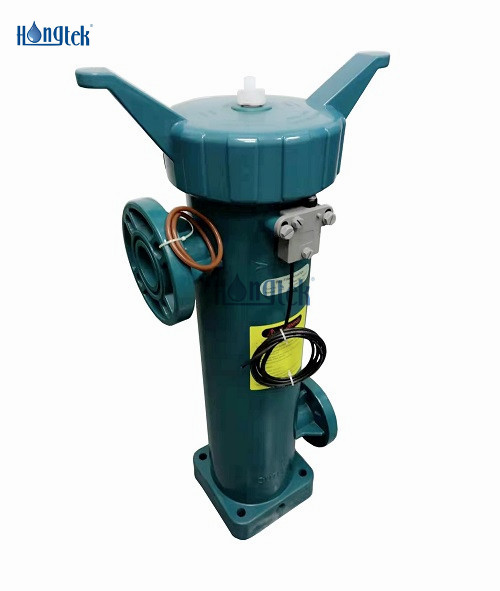

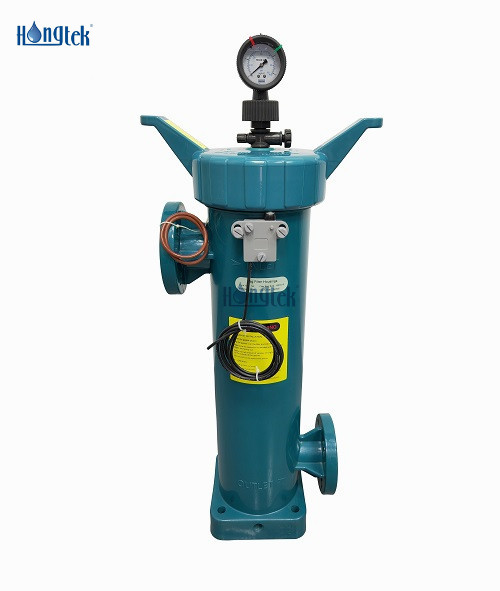

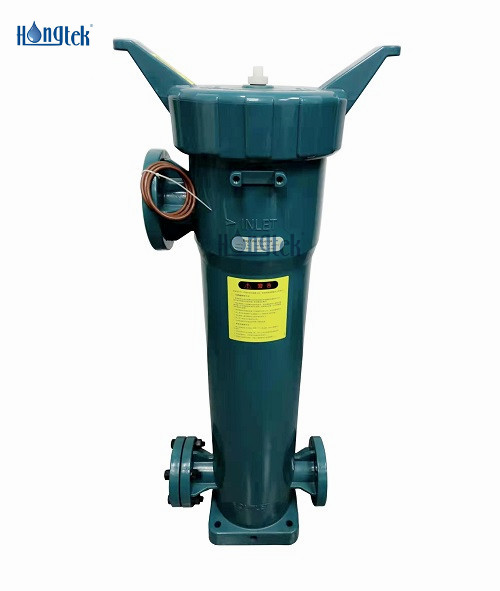

Le boîtier de filtre à manches en polypropylène homopolymère (PPH) de type bouchon à visser de la série PPH est fabriqué en polypropylène renforcé de PP, intégralement moulé par injection, sans soudure, sans fuite latérale, facile à installer et à entretenir. Le boîtier du filtre à manches PPH présente une résistance aux acides et aux alcalis, une résistance aux températures élevées, une résistance à haute pression, une bonne douceur et un moulage facile. Le choix du boîtier de filtre à sac unique PPH est principalement dû à la particularité des liquides, des acides forts, des alcalis forts, des liquides à haute température et hautement corrosifs, et les matériaux traditionnels du boîtier de filtre en acier inoxydable ne conviennent pas à l'application. Le boîtier de filtre à manches PPH compense les défauts du boîtier de filtre en acier inoxydable et permet également de réduire considérablement le coût d'équipement des systèmes de filtration industriels.
| Matériau du boîtier | PPH (polypropylène homopolymère) |
| Direction du logement | Verticale |
| Taille du sac | Taille n°1 : Φ7"x17"L(Φ180x430mm) |
| Taille n°2 : Φ7"x32"L(Φ180x810mm) | |
| Taille n°4 : Φ4"x15"L(Φ105x380mm) | |
| Taille n°5 : Φ6"x20"L(Φ150x510mm) | |
| Taille n°6 : Φ7"x22"L(Φ180x560mm) | |
| Nombre de sac | Célibataire |
| Épaisseur du boîtier | 16mm |
| Indice de filtration | 1 μm - 800 μm |
| Connexion | Port latéral |
| Type d'entrée/sortie | Bride |
| Taille d'entrée/sortie | DN40, DN50, DN65, DN80 |
| Type d'étanchéité | Type de bouchon à visser |
| Matériau du joint | Viton |
● Résistance aux acides et aux alcalis, résistance aux températures élevées
● Intégralement moulé par injection, sans points de soudure, sans fuite
● Le boîtier du filtre à manches PPH a une paroi intérieure lisse pour un nettoyage facile
● Le boîtier du filtre à sac unique PPH est étanche à 360 degrés, filtration de haute précision
● Aucun outil requis pour l'utilisation et l'entretien, remplacement facile et rapide du sac filtrant
● Les boîtiers de sacs filtrants PPH sont compatibles avec les sacs filtrants à eau aux normes internationales
● Transformation des métaux
● Industrie chimique
● Encres et revêtements
● Filtration de solutions acido-basiques
● Industrie de la filtration par galvanoplastie
● Pré-filtration de l'eau de haute pureté
Données de fonctionnement pour le boîtier de filtre à sac unique PPH
| Max. Température | 90°C |
| Max. Pression | 116 psi (8 bars) |
| Direction du débit du liquide | Côté intérieur et côté extérieur |
| Débit (sac filtrant unique) | Taille #1 (Φ7"x17") : 20 m³/h |
| Taille #2 (Φ7"x32") : 40 m³/h | |
| Taille #4 (Φ4"x15") : 12m³/h | |
| Taille #5 (Φ6"x20") : 22 m³/h | |
| Taille #6 (Φ7"x22") : 25 m³/h | |
| Zone de filtration (sac filtrant unique) | Taille n°1 (Φ7"x17") : 0,25㎡ |
| Taille #2 (Φ7"x32") : 0,5㎡ | |
| Taille #4 (Φ4"x15") : 0,12㎡ | |
| Taille #5 (Φ6"x20") : 0,3㎡ | |
| Taille #6 (Φ7"x22") : 0,35㎡ | |
| Capacité/poids du logement du sac | Taille #1 (Φ7"x17") : 20,3 L/15,3 KG |
| Taille #2 (Φ7"x32") : 32L/24,2KG | |
| Taille #4 (Φ4"x15") : 6,5 L/5,9 KG | |
| Taille #5 (Φ6"x20") : 12,8 L/10,8 KG | |
| Taille #6 (Φ7"x22") : 24L/18KG |
Pièces de boîtier de filtre à manches PPH Description de la fonction
| ● Un interrupteur de protection peut être installé pour surveiller l'état du capot supérieur, principalement utilisé pour se connecter au système PCL | ||||||||||||
| ● La surface intérieure de la coque est lisse et facile à nettoyer | ● Tenez les poignées des deux côtés, pouvez facilement ouvrir le capot supérieur | |||||||||||
| ● Bride universelle, peut être utilisée avec des brides de tuyauterie standard estimées | ● Le couvercle supérieur peut être associé à des manomètres et à divers capteurs variables | |||||||||||
| ● Le panier en maille adopte une conception monobloc et est équipé d'une poignée de levage, pratique et rapide à retirer lorsque le nettoyage et l'entretien sont nécessaires | ||||||||||||
| ● La bride de raccordement de l'entrée et de la sortie de liquide de la coque adopte une conception intégrée et est intégrée au système de transport de fluide. Il est rapide à installer, simple à assortir, sûr et fiable. | ||||||||||||
| ● Il y a un joint entre l'extérieur du haut du panier et la paroi intérieure du boîtier. Sous l'action de pression de l'anneau de pression, un joint à 360 degrés est formé entre le sac filtrant et la coque | ||||||||||||
| ● Conception de mécanisme à deux couches du couvercle supérieur, la plaque de couvercle intérieure appuie sur la bague d'étanchéité verticalement et le couvercle extérieur ne provoquera pas de friction ni d'extrusion locale lorsque le couvercle extérieur est vissé, car les performances d'étanchéité sont excellentes. | ||||||||||||

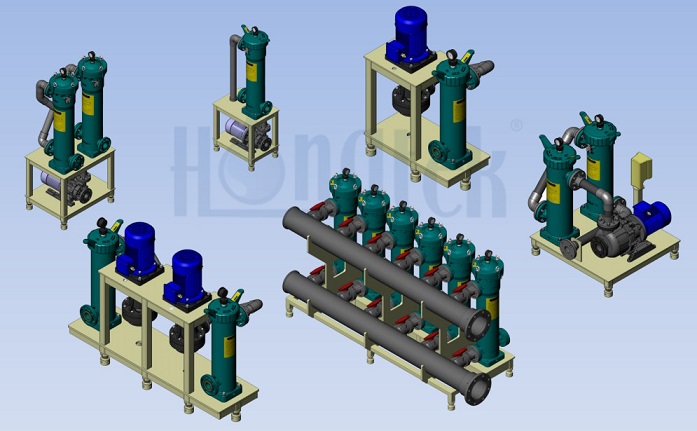

Méthode de connexion parallèle du boîtier de filtre à manches en polypropylène

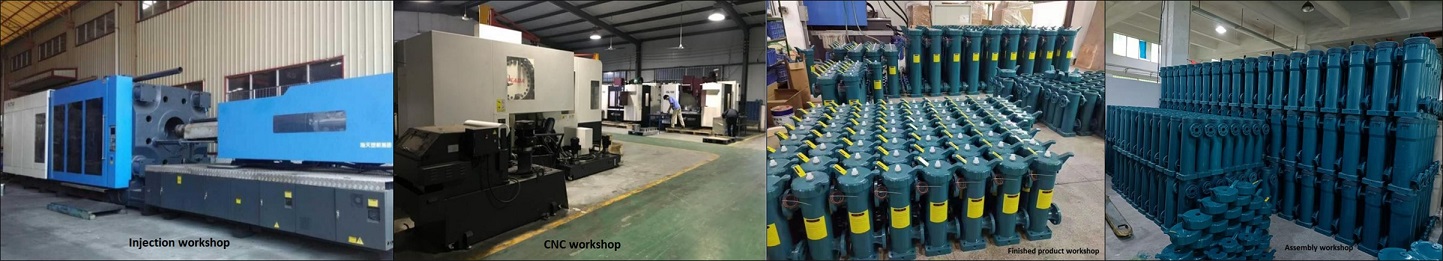

Atelier de production de boîtiers de filtre à manches PPH

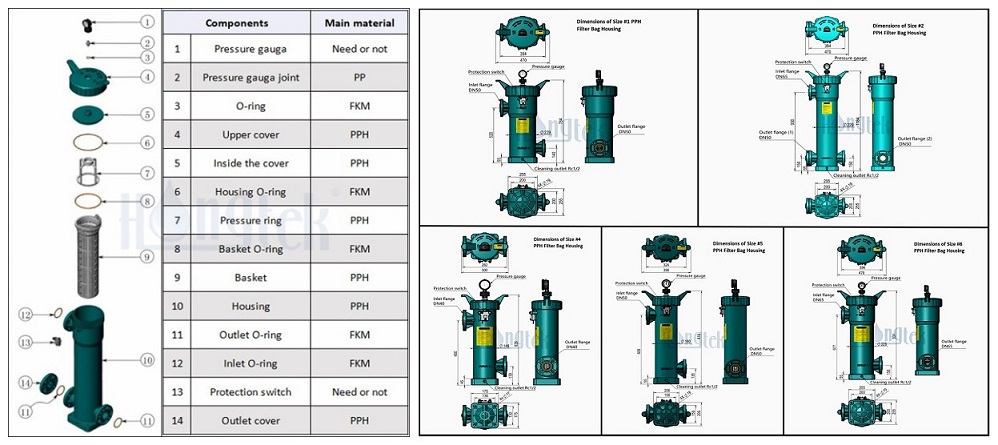

Composants & Dessin du boîtier de filtre à manches PPH série PPH
● Chaque accessoire du boîtier de filtre à manches PPH est standard
● Facile à installer et à entretenir, facile à remplacer le sac filtrant
● Le boîtier du filtre à manches est globalement moulé, structure compacte, excellente qualité
● Économisez de l'espace, économisez de la main d'œuvre et des coûts d'exploitation, économiques et applicables
● Les accessoires sont durables et ont une longue durée de vie, le système est sûr et sécurisé
Comment Installer le boîtier du filtre à manches PPH ?
1. Assurez-vous de nettoyer toutes les bagues d'étanchéité et la rainure de fixation de la bague d'étanchéité du boîtier du filtre avant utilisation, puis placez naturellement la bague d'étanchéité dans la rainure de fixation de la bague d'étanchéité.
2. Placez le sac filtrant dans le panier en maille à l'intérieur du boîtier, de sorte que l'anneau du filtre soit proche de la paroi intérieure du corps du filtre (pour le boîtier avec le joint de la paroi du corps) ou de la paroi intérieure du panier (pour le boîtier avec le joint de la paroi du panier).
3. Placez l'anneau de presse du sac filtrant verticalement au-dessus de l'anneau du sac filtrant et appuyez sur l'anneau du sac filtrant.
4. Placez la plaque de pression intérieure du couvercle supérieur sur l'ouverture supérieure du boîtier et appuyez uniformément sur la bague d'étanchéité.
5. Vissez le couvercle du boîtier du filtre à manches dans le sens des aiguilles d'une montre sur le boîtier.
6. Montez le raccord du manomètre et installez le manomètre.
7. Fermez le robinet de vidange, ouvrez les robinets d'entrée et de sortie et démarrez la pompe.
| HPP | Dimensions du sac | Nombre de sac | Taille d'entrée/sortie (bride) |
|
Série PPH PPH simple Boîtier de filtre à manches |
S1 = Taille n°1 (Φ7"x17") | 1 = 1 pièce | N40 = DN40 |
| S2 = Taille #2 (Φ7"x32") | |||
| S4 = Taille #4 (Φ4"x15") | N50 = DN50 | ||
| S5 = Taille #5 (Φ6"x20") | N65 = DN65 | ||
| S6 = Taille #6 (Φ7"x22") | N80 = DN80 |
Par exemple :
PPH-S2-1-N65
Boîtier de filtre à sac unique PPH série PPH - Taille #2 : Ø7"× 32" - 1pc - DN65
