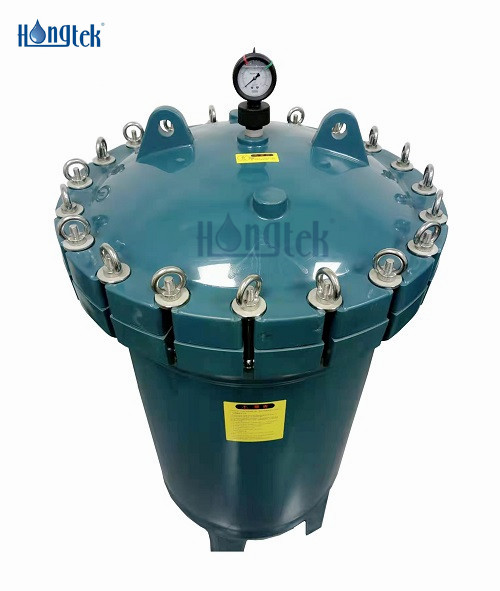

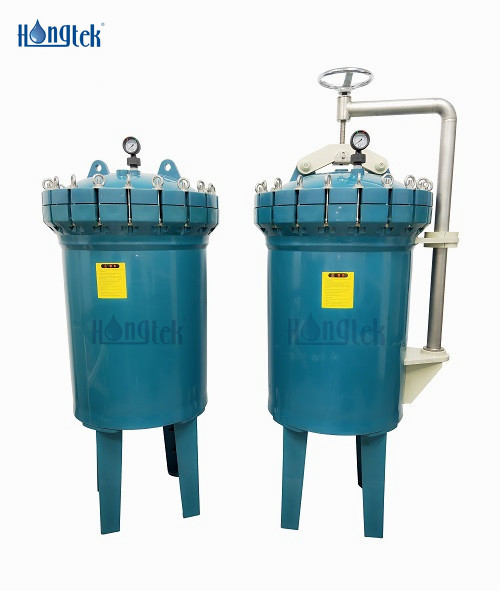

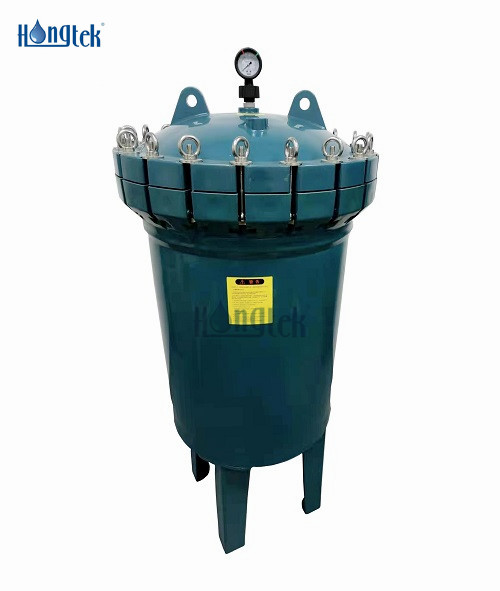

Le boîtier de filtre en polypropylène multi-sacs en plastique de la série PPM PPH est un boîtier de filtre en plastique intégré de haute qualité, qui est un système de filtration par microfiltration spécialement développé pour certains scénarios de filtration industrielle tels que les liquides acido-basiques et les fluides corrosifs qui ne peuvent pas être utilisés par le boîtier de filtre en acier inoxydable. La méthode d'ouverture rapide est adoptée pour le boîtier de filtre multi-sacs PPH, ce qui est pratique pour l'installation et le démontage, et les performances d'étanchéité sont bonnes. Le boîtier du filtre PP multi-sacs en plastique n'a pas de joints ni de joints de soudure, pas d'impasses, d'aspect lisse, pas d'encrassement et facile à nettoyer. Le boîtier de filtre multi-sacs PPH a une large gamme d'applications, une efficacité de filtration élevée, un débit important et une longue durée de vie, aidant de nombreux utilisateurs à économiser beaucoup de coûts.
| Matériau du boîtier | PPH (polypropylène homopolymère) |
| Direction du logement | Verticale |
| Taille du sac | Taille n°2 : Φ7"x32"L(Φ180x810mm) |
| Nombre de sac | 2 pièces, 3 pièces, 4 pièces |
| Épaisseur du boîtier | 22mm |
| Indice de filtration | 1 μm - 800 μm |
| Connexion | Port inférieur |
| Type d'entrée/sortie | Bride |
| Taille d'entrée/sortie | DN100 |
| Type d'étanchéité | Capuchon de boulon pivotant avec/sans culbuteur |
| Matériau du joint | Viton |
● Forte résistance à la pression, débit élevé, efficacité de filtration élevée et longue durée de vie
● Bonne étanchéité, toutes les bagues d'étanchéité sont en caoutchouc fluoré, ce qui améliore la résistance à la corrosion
● Convient pour l'installation de multi-sacs de taille standard internationale #2 et d'une bride standard internationale générale
● La température de fonctionnement maximale du boîtier de filtre multi-poches PPH est de 90 °C et la pression de fonctionnement maximale est de 1 MPa.
● Le boîtier de filtre multi-poches PPH convient à l'acide chlorhydrique avec une concentration de 36 % et à l'acide sulfurique avec une concentration inférieure à 90 %
● Dessalement
● Industrie des PCB
● Pétrochimie
● Industrie électronique
● Eaux usées industrielles
● Industrie de la galvanoplastie
● Industrie pharmaceutique
● Industrie de l'imprimerie et de la teinture
Données de fonctionnement pour le boîtier de filtre multi-sacs PPH
| Max. Température | 90°C |
| Max. Pression | 145 psi (10 bars) |
| Direction du débit du liquide | De bas en haut et de bas en bas |
| Débit | 2 pièces Taille #2 (Φ7"x32") : 80 m³/h |
| 3 pièces Taille #2 (Φ7"x32") : 120 m³/h | |
| 4 pièces Taille #2 (Φ7"x32") : 160 m³/h | |
| Zone de filtration | Chaque taille de sac filtrant n°2 (Φ7"x32") : 0,5㎡ |
Dessin du boîtier de filtre PP multi-sacs en plastique PPH
La méthode de remplacement des sacs filtrants du boîtier de filtre multi-sacs PPH
1. Arrêtez la pompe, fermez les vannes d'entrée et de sortie et ouvrez le robinet de vidange pour vidanger le liquide à l'intérieur du boîtier du filtre à manches.
2. Ouvrez le couvercle supérieur du boîtier du filtre, retirez la plaque de pression intérieure du couvercle supérieur et l'anneau de pression du sac filtrant.
3. Retirez le sac filtrant et nettoyez toutes les pièces du boîtier du filtre à sac.
4. Réinstallez le nouveau sac filtrant et placez le sac filtrant dans le panier intérieur, de sorte que l'embouchure annulaire du sac filtrant soit proche de la paroi intérieure du boîtier du filtre.
5. Placez l'anneau de pression du boîtier du filtre à manches verticalement au-dessus de l'anneau du sac filtrant et appuyez sur l'anneau du sac filtrant.
6. Placez la plaque de pression intérieure du couvercle supérieur sur le dessus du sac filtrant et appuyez à plat sur la bague d'étanchéité.
7. Vissez le couvercle supérieur du boîtier du filtre à manches et installez le manomètre.
8. Fermez le robinet de vidange, ouvrez les vannes d'entrée et de sortie, démarrez la pompe et le système de filtration est prêt à fonctionner.
| ppm | Dimensions du sac | Nombre de sac | Taille d'entrée/sortie (bride) | Culbuteur |
|
Série PPM PPH Boîtier de filtre multi-sacs |
S2 = Taille #2 (Φ7"x32") | 2 = 2 pièces | N100 = DN100 | W = Avec culbuteur |
| 3 = 3 pièces | ||||
| 4 = 4 pièces | T = Sans Culbuteur |
Par exemple :
PPM-S2-3-N100-W
Boîtier de filtre multi-sacs PPH série PPM - Taille #2 : Ø7"× 32" - 3 ronds - DN100 - Avec culbuteur
Si un débit plus important est requis, une connexion parallèle peut être adoptée. Pour les boîtiers de filtre multi-sacs PPH spéciaux, veuillez nous contacter pour en discuter en détail.
