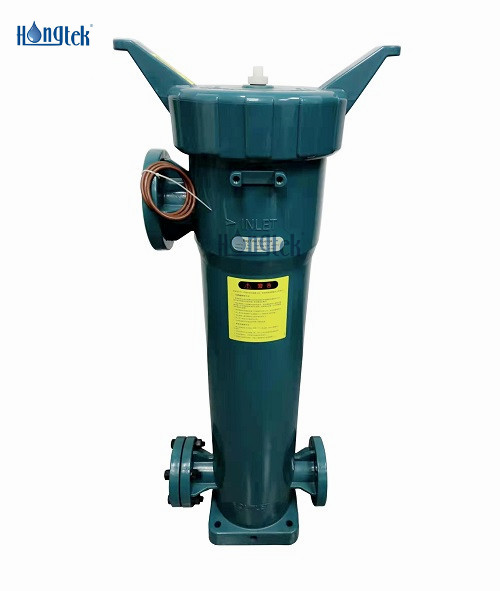

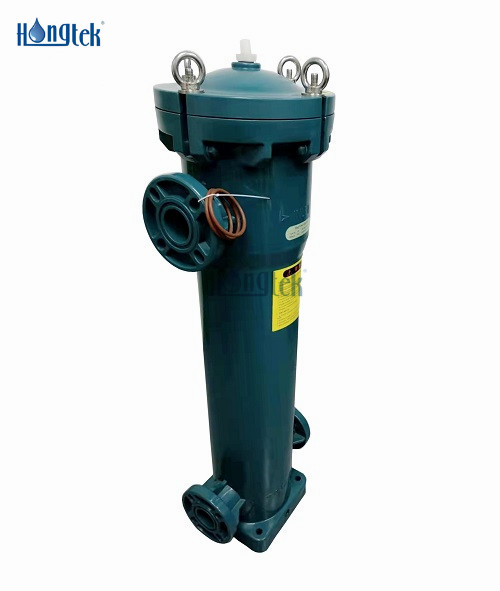

Le boîtier de filtre en polypropylène à cartouches multiples en plastique de la série PPF PPH compense l'utilisation inappropriée des boîtiers multi-cartouches en acier inoxydable. Parce que dans la filtration d'acides et d'alcalis forts et de liquides fortement corrosifs, le boîtier de filtre en acier inoxydable ne peut pas être utilisé, le boîtier de filtre à cartouche PP a donc des performances supérieures remarquables. Le boîtier multi-cartouche PPH est moulé par injection d'une seule pièce, sans coutures, sans impasses, facile à nettoyer, bonne étanchéité, avec une conception étanche stricte, le filtrat ne contournera pas, ne fuira pas, convient à l'installation de divers éléments filtrants en profondeur, il a un bon effet de filtration et une longue durée de vie. Le boîtier de filtre multi-cartouches PPH est un excellent système de filtration de haute qualité, à haute efficacité, économique et pratique.
| Matériau du boîtier | PPH (polypropylène homopolymère) |
| Direction du logement | Verticale |
| Type de filtre en profondeur (OD : 2,5 ») | Filtre soufflé par fusion PP |
| Cartouche enroulée pour cordes | |
| Filtre à cartouche plissé | |
| Longueur de la cartouche | 10", 20", 30", 40" |
| Épaisseur du boîtier | 16 mm, 22 mm |
| Indice de filtration | 0,1 μm - 200 μm |
| Connexion | Port latéral, port inférieur |
| Type d'entrée/sortie | Bride |
| Taille d'entrée/sortie | DN40, DN50, DN65, DN80 |
| Type d'étanchéité | Type à capuchon à visser, type à boulon pivotant |
| Matériau du joint | Viton |
● All-match : norme internationale pour les brides d'entrée et de sortie
● Pas d'épanchement : intérieur lisse et bonne conception d'étanchéité, pas de liquide résiduel dans le filtre
● Résistance à haute pression : pression de service maximale 10 bar, température de fonctionnement 90 ℃
● Bonne étanchéité : toutes les bagues d'étanchéité sont en caoutchouc fluoré, ce qui améliore la résistance à la corrosion
● Fonctionnement pratique : ouverture rapide et installation et démontage faciles, consommables d'élément filtrant faciles à remplacer
● Résistance aux acides et aux alcalis : convient à une concentration de 36 % d'acide chlorhydrique, à une concentration inférieure à 90 % d'acide sulfurique
● Barillet sans soudure : le boîtier et les brides sont moulés par injection en une seule fois, sans coutures, avec un aspect lisse et sans points de fuite.
● Industrie des PCB
● Placage de métal
● Équipement LED
● Traitement des potions
● Industrie chimique
● Encres et revêtements
● Traitement des eaux usées
● Filtration de solutions acido-basiques
Données de fonctionnement pour le boîtier de filtre PP multi-cartouche PPH
| Max. Température | 90°C |
| Max. Pression | 116 psi (8 bars) |
| Direction du débit du liquide | Côté intérieur et côté extérieur |
| De bas en haut et de bas en bas |

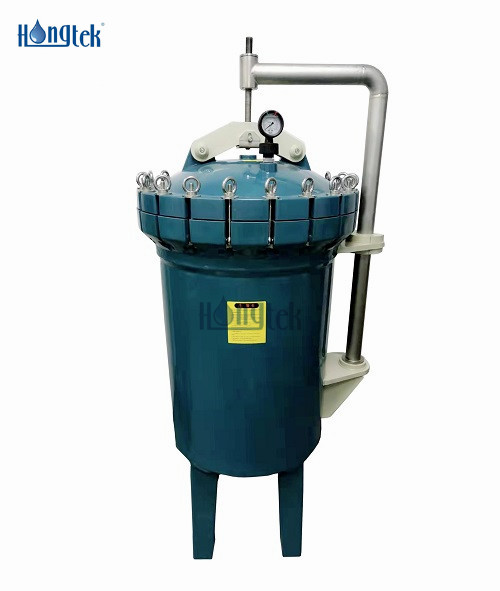

5 pièces 20 "filtres à cartouche plissés PP installés dans un boîtier multi-cartouche PPH

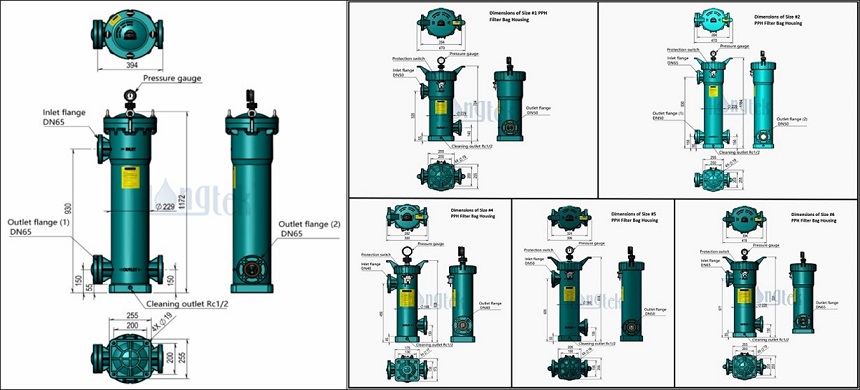

Dessin du boîtier de filtre PP à cartouches multiples en plastique PPH
● Aucune fuite latérale, bonnes performances d'étanchéité, facile à installer, entretenir et remplacer les éléments filtrants.
● Forte résistance à la corrosion, adaptée à une utilisation dans des scénarios d'acide fort, d'alcali fort et de température élevée.
● Selon les besoins de l'utilisateur, le couvercle supérieur du boîtier du filtre PPH peut choisir le type de bouchon à visser ou le type de bouchon à boulon pivotant.
● Les joints inférieur et supérieur du boîtier du filtre peuvent être modifiés en fonction des éléments filtrants de profondeur de 10 pouces, 20 pouces et 30 pouces.
● Le boîtier du filtre PPH est modifié en fonction de la coque du boîtier du filtre à manches pour s'adapter aux différents scénarios de filtration nécessitant l'utilisation de filtres en profondeur.
● Selon le débit requis et des cartouches filtrantes de différentes longueurs, différents types d'éléments filtrants, des boîtiers de filtre de différentes hauteurs sont recommandés pour une adaptation flexible.

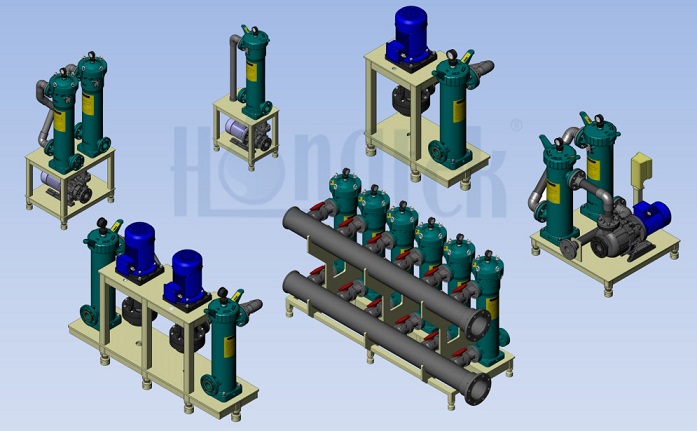

Référence d'installation du boîtier de filtre à cartouche PPH

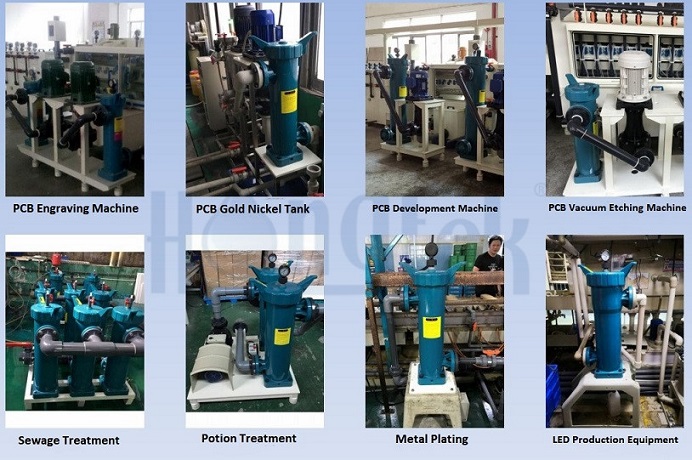

Application du boîtier de filtre PP à cartouches multiples en plastique PPH
| FPP | Type de cartouche | Longueur de la cartouche | Nombre de cartouche | Type d'étanchéité | Taille d'entrée/sortie (bride) |
|
Série PPF Boîtier de filtre multi-cartouches PPH |
M = Filtre soufflé par fusion en PP | 10 = 10" | 3 = 3 pièces | C = Type de bouchon à vis | N40 = DN40 |
| 5 = 5 pièces | |||||
| 20 = 20" | 25 = 25 pièces | N50 = DN50 | |||
| W = Cartouche enroulée pour cordes | 30 = 30 pièces | ||||
| 30 = 30" | 35 = 35 pièces | N65 = DN65 | |||
| 40 = 40 pièces | B = Type de boulon pivotant | ||||
| E = Filtre à cartouche plissée | 40 = 40" | 45 = 45 pièces | N80 = DN80 | ||
| 50 = 50 pièces |
Par exemple :
PPF-M-30-5-C-N65
Boîtier de filtre multi-cartouches PPH série PPF - Filtre soufflé par fusion en PP - 30" - 5 pièces - Type à boulon pivotant - DN65

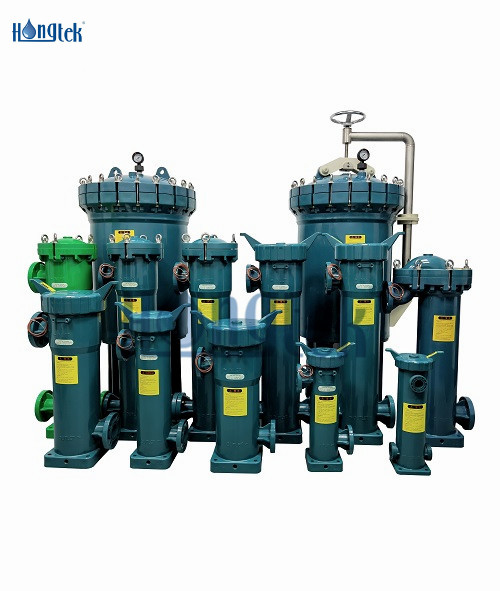

Il existe de nombreux types de boîtiers de filtres multi-cartouches, merci de contacter notre équipe commerciale pour des besoins spécifiques.
