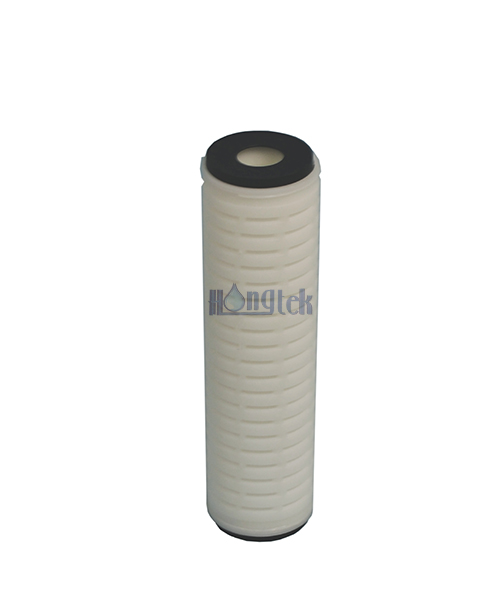

Les filtres à cartouche plissés PP nominaux de la série PCF sont fabriqués à partir d'un média en fibre de polypropylène. Les filtres à cartouche plissés en PP offrent une excellente efficacité de filtration et une compatibilité chimique dans une large gamme d'applications de processus de filtration de liquides.
La constitution des cartouches filtrantes plissées nominales en PP adopte des techniques de soudage thermique pour sceller tous les composants, de sorte qu'aucune fuite latérale ne se produise, optimisant ainsi l'intégrité à 100 % de la cartouche plissée en PP. Les cartouches filtrantes plissées en PP ont une grande surface qui permet un plus grand débit du système et une capacité de rétention des impuretés plus élevée que les filtres en profondeur. Les cartouches plissées PP sont largement utilisées dans le domaine de la préfiltration nécessitant une grande pureté.
| Filtrer les médias | Polypropylène |
| Longueur | 5", 9,75", 9,8", 10", 20", 30", 40" |
| Diamètre extérieur | 2,75"(70 mm) |
| Indice de filtration | 0,1 μm, 0,22 μm, 0,45 μm, 0,65 μm, 0,8 μm, 1 μm, 2 μm, 3 μm, 5 μm, 10 μm, 20 μm, 30 μm, 40 μm, 50 μm, 60 μm |
| Noyau | Polypropylène |
| Support/Drainage | Polypropylène |
| Joint/joint torique | Silicone, EPDM, Viton, NBR, Viton encapsulé en téflon |
| Embout/Cage | Polypropylène |
| Type de majuscule de fin | DOE, 222/plat, 222/aileron, 226/plat, 226/aileron, 215/plat, 215/aileron |
● Les cartouches plissées en polypropylène sont des matériaux strictement sélectionnés selon la norme FDA.
● Les cartouches plissées en PP présentent une faible chute de pression, une capacité élevée d'impuretés et une longue durée de vie
● Les filtres à cartouche plissés PP sont fabriqués en salle blanche, maintenant un environnement de nettoyage élevé
● Structure multicouche, bonne efficacité de filtration et performances constantes pour une large gamme d'applications
● Les composants des filtres plissés PP sont assemblés dans un état entièrement scellé par liaison thermique, sans liants.
| Cosmétiques | Graveurs | Industrie pétrolière |
| Produits chimiques | Aliments et boissons | Filtrage des médicaments |
| Semi-conducteur | Préfiltration pour RO/DI | Peintures et revêtements |
Données de fonctionnement pour les filtres à cartouche plissés PP nominaux de la série PCF
| Température de fonctionnement maximale | 80 ℃ (176 ℉) |
| Max. Pression différentielle | 4,8 bar à 20 ℃ (70 psi à 68 ℉) |
| 3,4 bar à 50 ℃ (50 psi à 122 ℉) | |
| 1,4 bar à 80 ℃ (20 psi à 176 ℉) | |
| Pression inverse maximale | 40 psid à 70 °F (2,8 bar à 21 °C) |
| Pression différentielle de remplacement recommandée | 2,4 bar (35 psid) |
| Temps de température de stérilisation | 121 ˚C (250 ˚F) pendant 30 minutes à 1,0 bar (14 psi) |

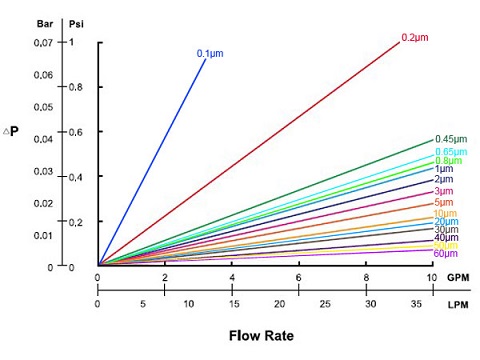

Taux de chute de pression pour les filtres à cartouche plissés PP de 10 po
| Dessin 3D pour les filtres à cartouches plissées PP | ||||||||||
 |
● Les techniques de soudage thermique garantissent aux cartouches filtrantes plissées en PP aucune fuite latérale ● Ulti-couches plissées, faible perte de charge, haute capacité d'impuretés et longue durée de vie ● 100 % d'intégrité testée, noyau inerique et cage extérieure renforcent la capacité de pression de débit élevé ● Grande surface permettant un débit élevé et une capacité de rétention des impuretés supérieure à celle des filtres en profondeur normaux |
|||||||||
| Exemple d'installation pour les filtres à cartouche plissée en PP | ||||||||||
 |
● Fabriqué en longueurs continues jusqu'à 40 pouces et différents niveaux de filtration ● Large gamme de compatibilité chimique utilisée dans les champs de préfiltration à haut débit ● Des filtres à cartouche plissés spéciaux en PP peuvent être fabriqués, tels qu'une longueur spéciale et un noyau interne en acier inoxydable ● Divers embouts adaptés aux boîtiers de filtre standard, faciles à installer, permettent d'économiser de la main d'œuvre et du temps. |
|||||||||

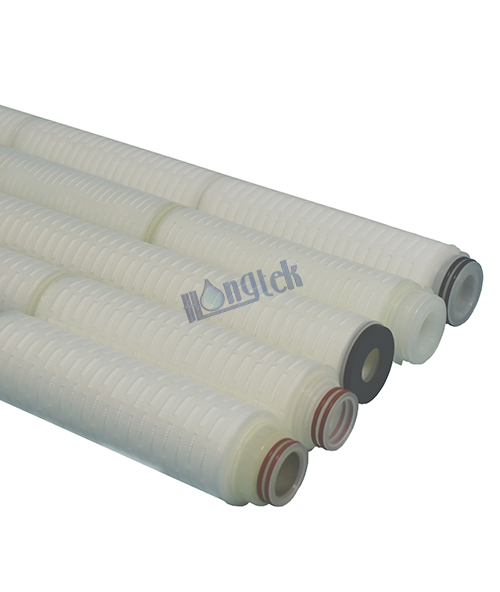

Embouts de filtres à cartouche plissés PP
| PCF | Longueur | Cote en microns | Embout | Joint/joint torique | Additionneurs |
| Série PCF Filtres à cartouche plissés nominaux en PP |
5 = 5" | 0,1 = 0,1 μm | A = Double extrémité ouverte (DOE) | S = Silicone | K = Cage PP plus épaisse |
| 0,22 = 0,22μm | |||||
| 9,75 = 9,75" | 0,45 = 0,45μm | B = 222/Plat (SOE) | |||
| 0,65 = 0,65μm | E = EPDM | ||||
| 9,8 = 9,8" | 0,8 = 0,8 μm | C = 222/aileron (SOE) | |||
| 1 = 1 μm | I = Embout d'insertion en acier inoxydable | ||||
| 10 = 10" | 2 = 2 μm | D = 226/Plat (SOE) | N = NBR | ||
| 3 = 3μm | |||||
| 20 = 20" | 5 = 5μm | F = 226/aileron (SOE) | |||
| 10 = 10 μm | V = Viton | ||||
| 30 = 30" | 20 = 20 μm | G = 215/Plat (SOE) | S = Noyau en acier inoxydable | ||
| 30 = 30 μm | |||||
| 40 =40" | 40 = 40 μm | H = 215/aileron (SOE) | T = Viton encapsulé en téflon | ||
| 50 = 50 μm | |||||
| 60 = 60 μm |
Par exemple :
PCF-10-1-BS
Filtres à cartouche plissés PP nominaux série PCF - 10" - 1μm - 222/Plat (SOE) - Joint torique en silicone
