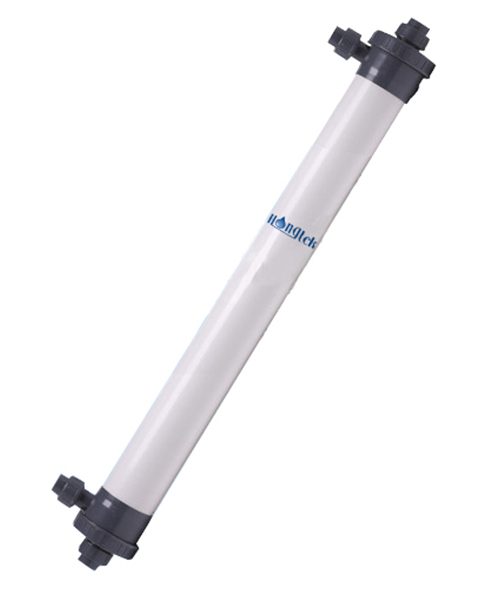

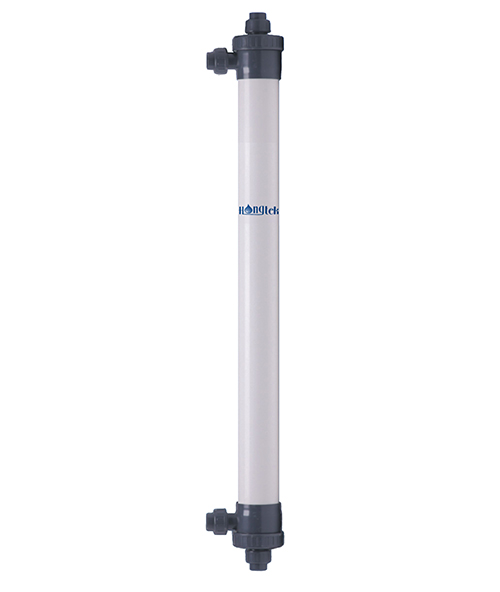

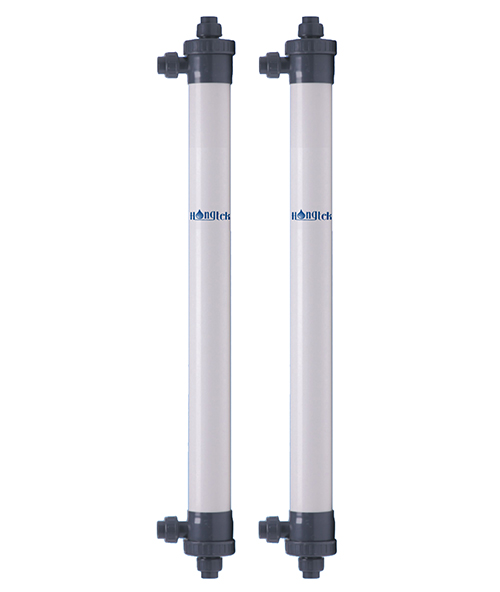

Le module de membrane d'ultrafiltration en PVC à fibres creuses de la série Hongtek UFP90 est constitué d'une membrane d'ultrafiltration à fibres creuses en PVC (chlorure de polyvinyle) modifiée, qui présente les caractéristiques d'un flux important, d'une résistance élevée, d'une résistance aux acides et aux alcalis et d'un lavage résistant aux médicaments. Le boîtier du module à membrane est en matériau UPVC et est soumis à une pression supérieure à 1MPa.
Les modules de membrane PVC UF à fibres creuses peuvent être utilisés dans une opération de filtration à flux croisés ou de filtration sans issue. Les contaminants peuvent être éliminés grâce à un nettoyage physique et chimique régulier pour garantir un fonctionnement stable à long terme du système de membrane. Le module de membrane d'ultrafiltration en PVC est largement utilisé dans les systèmes de filtration industrielle et de prétraitement par osmose inverse.
| Module | UFP90 |

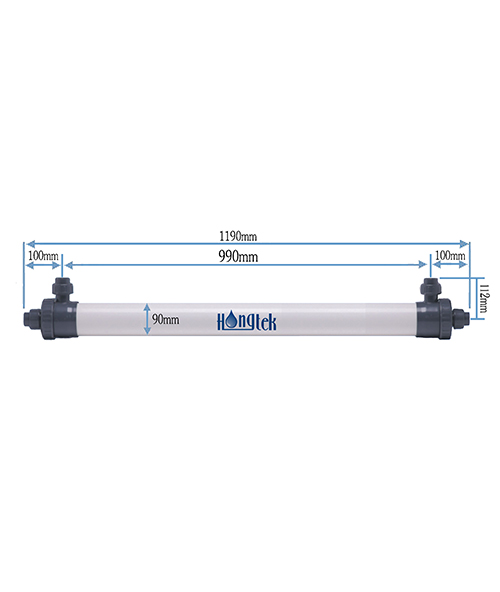

| Taille de l'élément | Ø90×1190mm |
| Matériau de la membrane | PVC |
| Zone de membrane active | 4,8 m² |
| ID/OD de fibre creuse | 1,0 mm/1,8 mm |
| MWCO | 100 000 Daltons |
| Indice de filtration | 0,01 micron |
| Matériau du joint d'extrémité | Résines époxy |
| Matériau du logement | PVC |
| Tuyau d'admission | Tuyau en PVC DN25 OD 32 mm |
| Tuyau de sortie d'eau produit | Tuyau en PVC DN25 OD 32 mm |
| Tuyau de sortie d'eau concentrée | Tuyau en PVC DN25 OD 32 mm |
● Flux de production d'eau élevé et taux de récupération d'eau élevé
● Fonctionnement à basse pression, faible consommation d'énergie et économie de coûts
● Double cortex interne et externe, filtration double couche et bonne qualité des effluents
● La surface de la membrane est lisse, le contaminant tombe facilement et est facile à nettoyer
● Longue durée de vie, la membrane résiste aux acides et aux alcalis et présente une bonne résistance aux médicaments
● Traitement des eaux de surface
● Prétraitement du système RO
● Traitement des eaux industrielles
● Ligne de production d'eau minérale
● Réutilisation du traitement en profondeur des eaux usées industrielles
● Réutilisation du traitement avancé des eaux usées municipales
● Traitement des eaux résidentielles et commerciales
| Mode de débit d'eau à membrane | De l'intérieur vers l'extérieur |
| Mode de fonctionnement | Filtration à flux croisés ou filtration sans issue |
| Débit d'eau pure | 350L/㎡.h 25℃. 0,15 MPa |
| Débit d'eau conçu | 40-100L/㎡.h |
| Pression de service maximale | 0,3 MPa |
| Pression transmembranaire maximale | 0,2 MPa |
| Plage de température de fonctionnement | 5-45 ℃ |
| Turbidité de l'eau affluente | |
| Turbidité de l'eau produite | |
| Eau produite SS | ≤1 mg/L |
| Eau produite SDI | ≤3 |
| Plage de pH de fonctionnement | 2-12 |
| Taux d'élimination des virus bactériens | >4log |

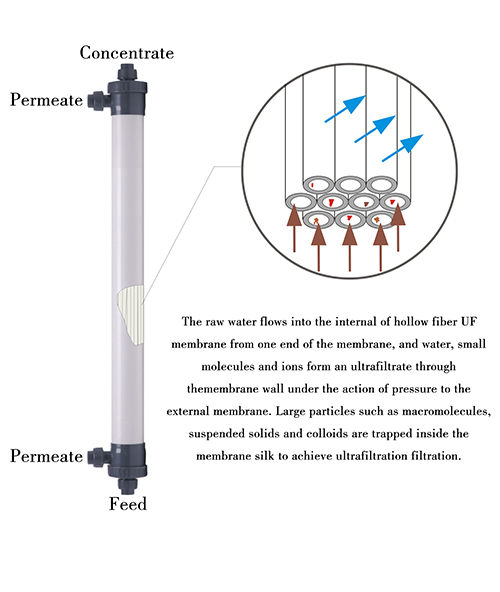

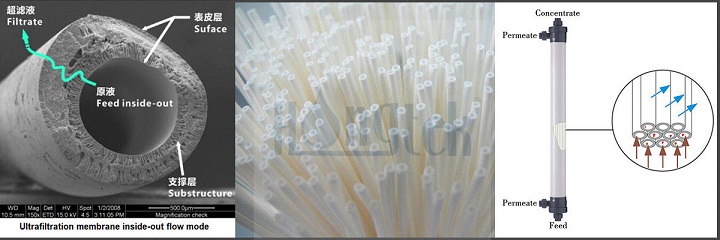

Principe de fonctionnement de la membrane d'ultrafiltration à fibres creuses en PVC
● Le mode d'écoulement de l'eau de la membrane d'ultrafiltration à fibres creuses en PVC s'effectue de l'intérieur vers l'extérieur.
● La membrane d'ultrafiltration en PVC a une forte capacité anti-taches, résistante aux acides et aux alcalis et une bonne résistance aux médicaments
● Le mode d'écoulement intérieur vers extérieur de l'ultrafiltration en PVC convient aux eaux brutes à faible turbidité et à faible teneur en matières en suspension.
● Qualité de l'eau de production stable, porosité élevée et distribution uniforme, bonne résistance mécanique et forte capacité anti-pollution
● Le taux de filtration de la membrane PVC UF est de 0,01 micron, les particules telles que les macromolécules, les matières en suspension et les colloïdes sont piégées à l'intérieur de la membrane
● Lorsque le module à membrane UF fonctionne, les polluants sont piégés sur la surface intérieure de la membrane en soie, il n'y a pas de problème d'angle mort et sont plus faciles à laver

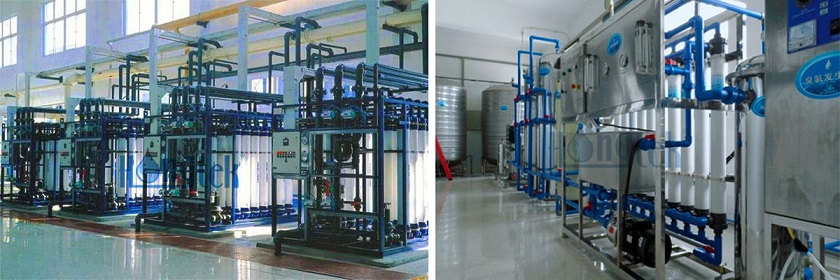

Cas de projet d'un module de membrane d'ultrafiltration en PVC à fibres creuses de 4"
Besoins en eau d'alimentation
*Avant de nourrir l'eau, il est recommandé que les particules d'eau brute soient inférieures à 50 microns après le filtre de sécurité.
| Turbidité | ≤15NTU |
| Huile et graisse | ≤2 mg/L |
| Solide en suspension (SS) | ≤20mg/L |
| Fer total | ≤1 mg/L |
| Chlore résiduel continu | ≤5 ppm |
| Demande Chimique en Oxygène (DCO) | Suggéré ≤500mg/L |
*Le matériau de la membrane UF est un plastique organique polymère, il ne doit y avoir aucun solvant organique dans l'eau brute.
Paramètres de rétrolavage
| Pression maximale de contre-lavage | 0,2MPa |
| Débit de rétrolavage | 100-150L/m².h |
| Fréquence de lavage à contre-courant | Toutes les 30 à 60 minutes |
| Durée du rétrolavage | 30-60 ans |
| Fréquence CEB | 0 à 4 fois par jour |
| Durée de la CEB | 5-10 minutes |
| Fréquence CIP | Tous les 1 à 3 mois |
| Stérilisation | Hypochlorite de sodium 15 ppm |
| Lavage de la pollution organique | 0,2 % d'hypochlorite de sodium + 0,1 % d'hydroxyde de sodium |
| Lavage de la pollution inorganique | 1-2 % d'acide citrique/0,2 % d'acide chlorhydrique |
