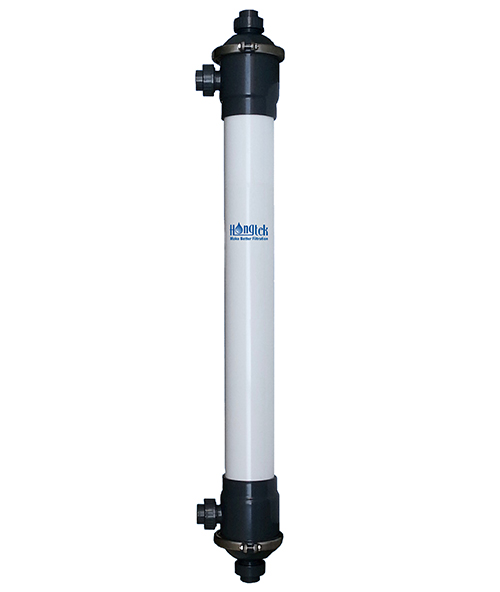

Les modules d'ultrafiltration à fibres creuses PVDF de 6 pouces de la série Hongtek UFM160 sont fabriqués à partir d'une membrane d'ultrafiltration à fibres creuses PVDF modifiée de haute qualité, qui présente une stabilité chimique, une résistance à l'oxydation, une résistance aux acides et aux alcalis plus élevées et une longue durée de vie. stabilité de bonne qualité de l'eau produite. La membrane PVDF UF a une résistance à la rupture et une capacité d'allongement élevées, ce qui peut réduire efficacement la probabilité de rupture des filaments du film.
| Module | UFM160 |

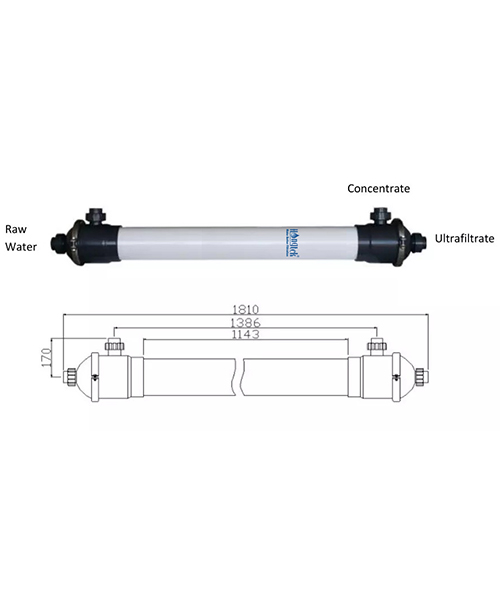

| Taille de l'élément | Ø160×1810mm |
| Matériau de la membrane | PVDF |
| Zone de membrane active | 40m² |
| ID/OD de fibre creuse | 0,8 mm/1,3 mm |
| MWCO | 200 000 Daltons |
| Indice de filtration | 0,1 micron |
| Matériau du joint d'extrémité | Résines époxy |
| Matériau du logement | PVC |
| Tuyau d'admission | Tuyau en PVC DN40 OD 40 mm |
| Tuyau de sortie d'eau produit | Tuyau en PVC DN40 OD 40 mm |
| Tuyau de sortie d'eau concentrée | Tuyau en PVC DN40 OD 40 mm |
● La fibre creuse PVDF UF est antioxydante, résistante aux taches et facile à nettoyer
● La fibre creuse PVDF UF présente un flux de membrane important, un débit d'eau stable et une longue durée de vie
● La membrane PVDF UF peut être nettoyée à l'air et à l'eau, taux de récupération du flux de membrane élevé
● Faible encombrement, remplacement facile, fonctionnement basse tension, économie d'électricité et de main d'œuvre
● La qualité de l'eau produite est bonne, le taux de récupération de l'eau est élevé, ce qui permet d'économiser efficacement les ressources en eau
● Traitement des eaux de surface
● Prétraitement du système RO
● Ligne de production d'eau minérale
● Traitement de l'eau potable de l'eau du robinet
● Réutilisation du traitement en profondeur des eaux usées industrielles
● Traitement des eaux résidentielles et commerciales
● Traitement avancé et recyclage des eaux usées municipales
| Mode de débit d'eau à membrane | De l'extérieur vers l'intérieur |
| Mode de fonctionnement | Filtration à flux croisés ou filtration sans issue |
| Débit d'eau pure | 8 000 L/H (0,15 MPa, 25 ℃) |
| Débit d'eau conçu | 40-120L/m².h (0,15MPa, 25℃) |
| Pression de service maximale | 0,2 MPa |
| Pression transmembranaire maximale | 0,15MPa |
| Plage de température de fonctionnement | 5-45 ℃ |
| Turbidité de l'eau affluente | |
| Turbidité de l'eau produite | |
| Eau produite SS | ≤1 mg/L |
| Eau produite SDI | ≤3 |
| Plage de pH de fonctionnement | Travail : 4-10 ; Lavage : 2-12 |
| Taux d'élimination des virus bactériens | >4log |
| Volume de lavage de l'air | 0,1-0,15N m3/m².h |
| Pression de lavage à l'air | ≤0,1MPa |

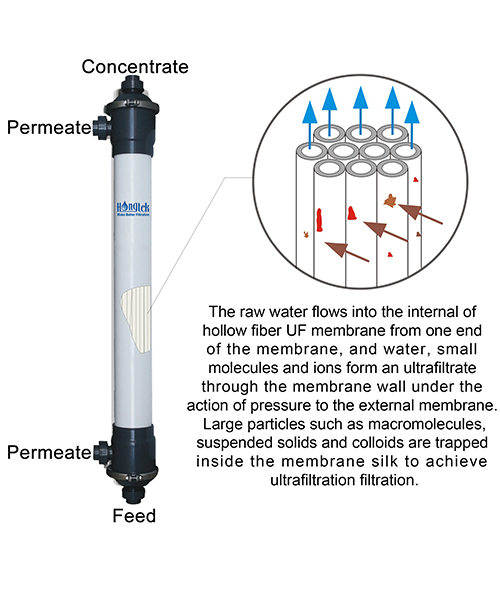

Principe de fonctionnement de la membrane d'ultrafiltration PVDF

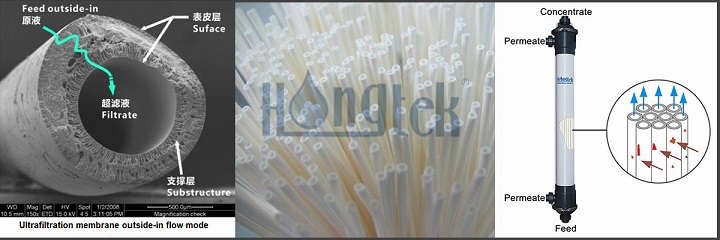

● Le mode d'écoulement de l'eau de la membrane PVDF UF s'effectue de l'extérieur vers l'intérieur.
● La répartition de la taille des pores des fibres de la membrane d'ultrafiltration PVDF est uniforme et la zone de filtration est plus grande.
● L'ultrafiltration PVDF a une forte capacité anti-taches, résistante aux acides et aux alcalis et une longue durée de vie
● Le taux de filtration de la membrane PVDF UF est de 0,1 micron, les particules sont piégées par la paroi de la membrane
● L'eau, les petites molécules et les ions traversent les parois de la membrane sous pression pour former un ultrafiltrat
● Le mode d'écoulement extérieur vers intérieur de la fibre creuse PVDF UF assure la stabilité et la bonne qualité de l'eau produite
Cas de projet d'un module à membrane d'ultrafiltration PVDF 6"

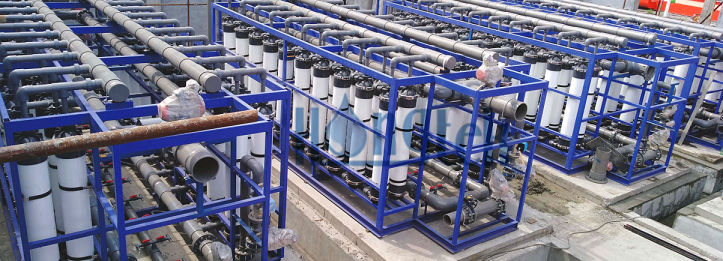

Équipement d'ultrafiltration PVDF dans les centrales électriques 18 000 m³/j
Processus : Eaux de surface - Purificateur d'eau intégré - Filtre à nettoyage automatique - Membrane PVDF UF - Membrane RO - Alimentation en eau
Paramètres de l'équipement : Module à membrane PVDF UF série UFM160 6 ", 40 pièces/groupe, 4 groupes, 160 pièces au total, flux de fonctionnement de conception 65L/m².h
Besoins en eau d'alimentation
*Avant de nourrir l'eau, il est recommandé que les particules d'eau brute soient inférieures à 50 microns après le filtre de sécurité.
| Turbidité | ≤25NTU |
| Huile et graisse | ≤2 mg/L |
| Solide en suspension (SS) | ≤20 mg/L |
| Fer total | ≤1 mg/L |
| Chlore résiduel continu | ≤5 ppm |
| Demande Chimique en Oxygène (DCO) | Suggéré ≤500mg/L |
*Le matériau de la membrane UF est un plastique organique polymère, il ne doit y avoir aucun solvant organique dans l'eau brute.
Paramètres de rétrolavage
| Pression maximale de contre-lavage | 0,2MPa |
| Débit de rétrolavage | 100-150L/m².h |
| Fréquence de lavage à contre-courant | Toutes les 30 à 60 minutes |
| Durée du rétrolavage | 30-60 ans |
| Fréquence CEB | 0 à 4 fois par jour |
| Durée de la CEB | 5-10 minutes |
| Fréquence CIP | Tous les 1 à 3 mois |
| Stérilisation | Hypochlorite de sodium 15 ppm |
| Lavage de la pollution organique | 0,2 % d'hypochlorite de sodium + 0,1 % d'hydroxyde de sodium |
| Lavage de la pollution inorganique | 1-2 % d'acide citrique/0,2 % d'acide chlorhydrique |
