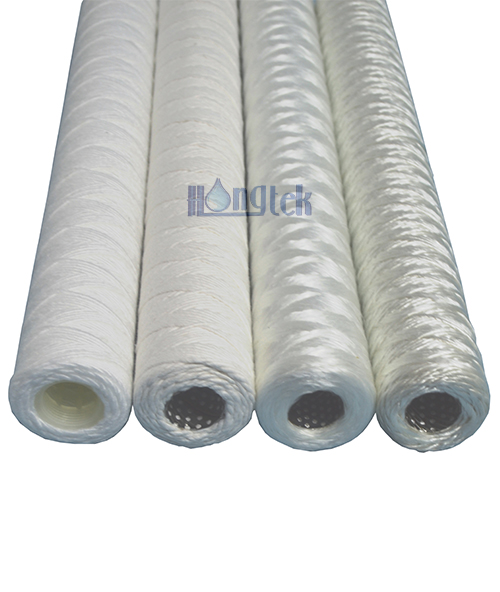

Les filtres à cartouche enroulés en chaîne de la série ESW sont des filtres enroulés en profondeur développés par Hongtek Chine, qui sont constitués de fils à filaments continus ainsi que de noyaux centraux solides en polypropylène et en acier inoxydable en spirale. Les filtres à cartouche enroulés de 60 pouces et 70 pouces de longueur sont spécialement conçus pour les systèmes d'eau de chaudière des installations de production de centrales électriques. Les fibres extra longues des cartouches enroulées de centrale électrique signifient une surface de filtration plus longue et plus grande. Les filtres à condensats possèdent une large compatibilité chimique pour l'huile, l'eau, les acides et les alcalis, des débits élevés, de faibles pressions différentielles et une longue durée de vie, ils sont donc qualifiés pour répondre aux exigences de plus en plus strictes des domaines de l'eau d'alimentation des chaudières.
| Filtrer les médias | PP, coton blanchi, fibre de verre (enfilage ou torsion) |
| Longueur | 60 "(1 524 mm), 70 "(1 778 mm) selon les exigences des clients |
| Diamètre intérieur | 28 mm, 30 mm (une ID spéciale peut être personnalisée) |
| Diamètre extérieur | 2,4 "(61 mm), 2,5 "(63 mm) un OD spécial est accepté |
| Indice de filtration | 1 μm, 5 μm, 10 μm, 20 μm, 30 μm, 50 μm, 75 μm, 100 μm |
| Noyau | PP, SUS304, SUS316 |
| Joint/joint torique | Silicone, EPDM, Viton, Buna |
| Embout de fin | DOE, noyau étendu, adaptateur de filetage étendu 1 3/16 "(1,19") 24 fils/pouce , adaptateur de filetage étendu 1 /4 " 20 fils/pouce |
● Les cartouches enroulées pour centrales électriques possèdent un débit et une longue durée de vie
● Les cartouches filtrantes enroulées pour centrales électriques ont une résistance élevée à la pression et aucune distorsion
● Les filtres à cartouche enroulés en fil de 60" et 70" ont une plus grande surface pour les applications à haut débit

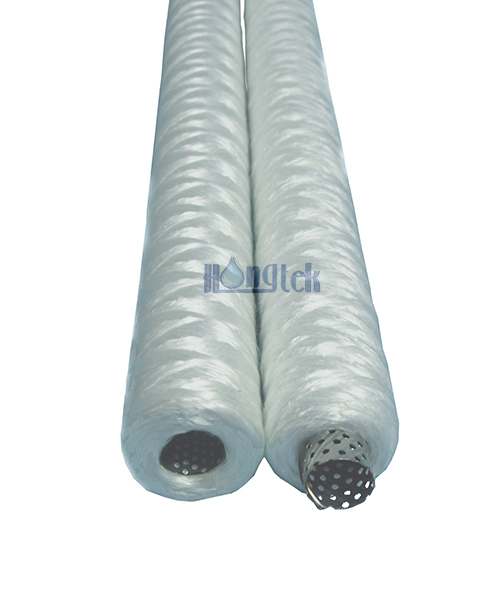

● Adaptateur fileté DOE ou allongé en acier inoxydable, installation facile dans les boîtiers existants
● Les filtres enroulés pour condensats possèdent une large compatibilité chimique pour l'huile, l'eau, les acides et les alcalis
● Filtration des condensats
● Eau de refroidissement et de chaudière
● Filtration de l'eau pour la production d'électricité
● Préfiltration RO et dessalement de l'eau de mer
Données de fonctionnement des cartouches enroulées pour centrales électriques
| Température de fonctionnement maximale | Polypropylène : 60 ℃(140 ℉) |
| Coton blanchi avec noyau SUS : 150 ℃ (300 ℉) | |
| Fibre de verre avec noyau SUS : 400 ℃ (750 ℉) | |
| Max. Pression différentielle | 2,7 bar à 27 ℃ (50 psi à 80 ℉) |
| 1,4 bar à 60 ℃ (20 psi à 140 ℉) | |
| 0,7 bar à 82 ℃ (10 psi à 180 ℉) | |
| Recommander de changer la pression différentielle | 2,0 bar (29 psi) |
| Construction de cartouches enroulées pour cordes de centrales électriques | ||
 |
● L'image est la coupe transversale de cartouches enroulées en fil. ● Haute capacité de rétention des impuretés, débit élevé et longue durée de service ● Construction en nid d'abeille sans utiliser d'adhésifs et sans chute de fibres fines ● Des couches externes aux couches internes, les filtres enroulés pour condensats sont lâches ou serrés. ● La structure multicouche et le modèle de filtration en profondeur assurent une bonne efficacité de filtration ● Cartouches enroulées pour condensats de haute qualité pour une compatibilité avec une large gamme de fluides de procédé |
|

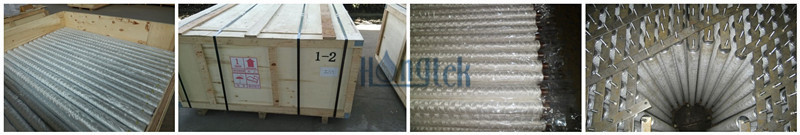

Fabrication, emballage et installation de Filtres à cartouche enroulés en ficelle
Fabrication : Matériaux de fil enroulé en pp/coton/fibre de verre de haute qualité approuvés par la FDA et système de gestion de la qualité parfait pour maintenir un rendement élevé
Emballage : Pour 60" ou 70", il est extra long et lourd, comprend également des embouts, utilisez un emballage en bois sans fumigation pour assurer la sécurité du transport.
Mise en place : Les cartouches enroulées en ficelle de 60 " ou 70 " sont faciles à installer dans le boîtier et leur faible coût de maintenance peut permettre d'économiser beaucoup de temps et de coûts de main-d'œuvre.
| ESW | Filtrer les médias | Longueur | pièce d'identité | DO | Cote en microns | Matériel de base | Embout de fin |
|
Série ESW Filtres à cartouches enroulées |
PP = PP | 60 = 60 "(1 524 mm) | A = 28 mm | C = 61 mm | 1 = 1 μm | P = PP | D = Double extrémité ouverte (DOE) |
| 5 = 5 μm | |||||||
| 10 = 10 μm | EX = noyau étendu | ||||||
| BC = Coton blanchi | 20 = 20 μm | S4 = SUS 304 | |||||
| 70 = 70 "(1 778 mm) | B = 30 mm | M = 63 mm | 30 = 30 μm | T24 = thread étendu Adaptateur 1 3/16 "(1,19") 24 fils/pouce |
|||
| GF = Fiber de verre | 50 = 50μm | ||||||
| 75 = 75 μm | S6 = SUS 316 | T20 = filetage étendu Adaptateur 1/4" 20 fils/pouce |
|||||
| TF = Fibre de verre torsadée | 100 = 100 μm |
Par exemple :
ESW-GF-60-B-M-5-S4-D
Filtres à cartouche enroulés série ESW - Fibre de verre filetée - 60" (1524 mm) - 30 mm - 63 mm - 5 μm - SUS 304 - Double extrémité ouverte (DOE)
Spécifications spéciales Les filtres à cartouche enroulés pour la filtration des condensats des centrales électriques peuvent être personnalisés, tels que l'ID spécial, le diamètre extérieur, la longueur et les embouts, etc.
