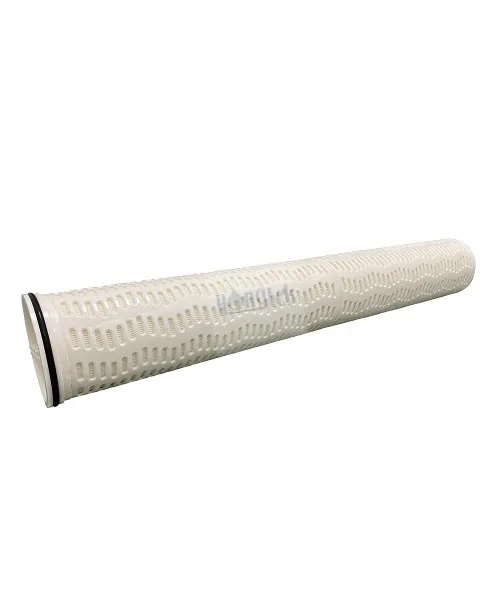

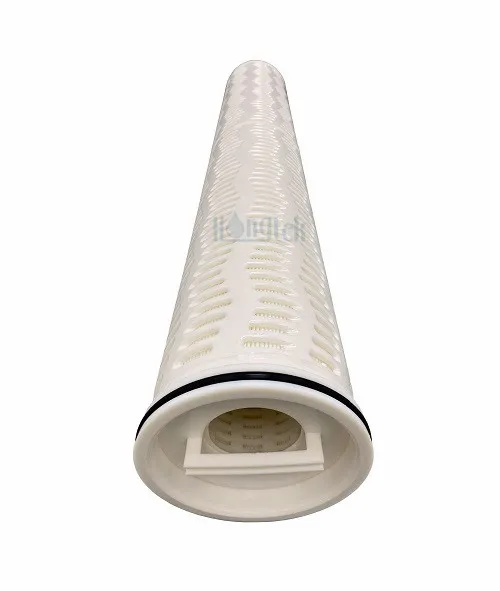

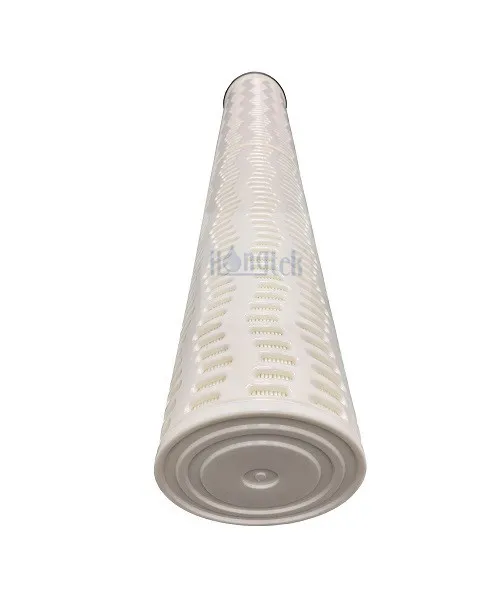

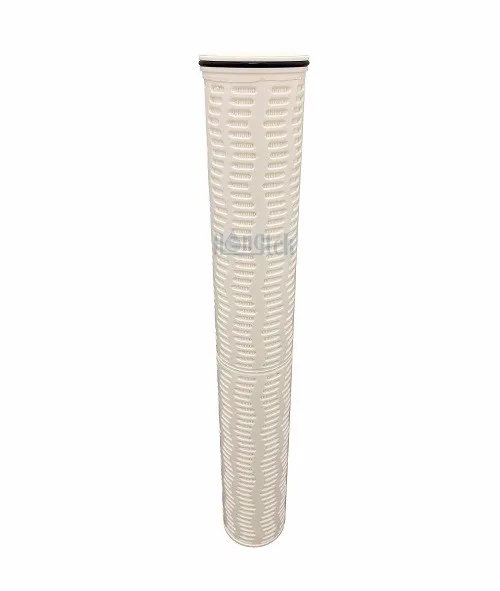

Les cartouches filtrantes plissées à haut débit en polyester de la série PBT sont fabriquées à partir d'un support non tissé en polybutylène téréphtalate avec tous les matériaux de support PBT, qui offrent des températures élevées et une excellente capacité de résistance chimique. Avec un diamètre plus grand de 6 pouces (152 mm), une conception de direction d'écoulement intérieur vers extérieur, les filtres PBT à haut débit élargissent considérablement la zone de filtration efficace, réduisant ainsi la quantité de cartouche filtrante et la taille du boîtier requis.
Le média de filtration unique du PBT offre une large compatibilité chimique et se traduit par une excellente efficacité de filtration, ce qui réduit considérablement la charge du processus en aval pour les applications d'élimination des particules, telles que la filtration de l'eau de refroidissement, la préfiltration RO, le dessalement de l'eau de mer, la filtration par circulation d'amines et les types de filtration de solutions chimiques.
| Média filtrant | PBT (polybutylène téréphtalate) |
| Longueur | 20"(508mm), 40"(1016mm), 60"(1524mm) |
| Diamètre extérieur | 6"(152mm) |
| Diamètre intérieur | 73,5 mm |
| Indice de filtration | 1 μm, 2 μm, 3 μm, 5 μm, 10 μm, 20 μm, 40 μm, 70 μm, 100 μm |
| Support/Drainage | PBT |
| Matériau du capuchon d'extrémité | PBT haute résistance |
| À l'extérieur | Cage PBT haute résistance |
| Matériau du joint | EPDM, Buna-N, Viton |
● La conception de la poignée des cartouches plissées PBT permet un changement de filtre beaucoup plus rapide et plus facile.
● Débit élevé par cartouche filtrante à haut débit PBT, système de filtrage jusqu'à 50 % plus petit possible
● Une plus grande surface de filtration conduit à un débit plus élevé, une capacité de rétention maximale des impuretés et une durée de vie prolongée
● Média filtrant à débit absolu pour des performances reproductibles, disponible dans une variété de longueurs et de qualités de filtre
● Modèle d'écoulement intérieur vers extérieur qui piège les contaminants à l'intérieur des filtres plissés PBT, empêchant la pollution du logement
● Revêtement
● Eau de traitement
● Solvants organiques
● Industrie de la chimie fine
● Filtration de l'eau de refroidissement
● Dispersion des supports magnétiques
● Fluides corrosifs et eau oxydée
Données de fonctionnement des cartouches filtrantes plissées PBT à haut débit
| Température de fonctionnement maximale | 120 ℃ |
| Débit d’eau maximum suggéré | Longueur 20 pouces : 660 LPM |
| Longueur de 40 pouces : 1 300 LPM | |
| Longueur de 60 pouces : 1 900 LPM | |
| Direction du débit du liquide | De l'intérieur vers l'extérieur |
| Superficie typique | 7㎡ par cartouche filtrante de 40" |
| 10,5㎡ par cartouche filtrante de 60" | |
| Pression maximale | 4 barres |
| Recommander de changer la pression différentielle | 2,5 bars à 20 ℃ |
Installation de cartouches filtrantes plissées PBT à haut débit
● Les exigences d'étanchéité les plus élevées pour les boîtiers de filtres en plastique sont relativement élevées, garantissant une installation et un remplacement faciles pour une utilisation facile
● La sélection du matériau du joint torique pour les filtres plissés PBT est très importante. Généralement, les matériaux ayant une bonne compatibilité avec les liquides, comme le Viton
● Le sens d'écoulement du liquide est entrant et sortant, donc l'étanchéité des cartouches PBT à haut débit à l'extrémité ouverte est très importante pour garantir l'absence de fuite latérale.
● En raison de la longueur plus longue des filtres à haut débit PBT de 60 pouces, ils conviennent généralement aux boîtiers de filtre horizontaux pour une installation et un remplacement faciles.
● En plus d'être adaptées aux boîtiers de filtre en acier inoxydable, les cartouches filtrantes plissées PBT à haut débit peuvent également être installées avec des boîtiers de filtre en plastique.
● Les cartouches filtrantes PBT à haut débit ont une excellente compatibilité avec les solutions acides et alcalines, ce qui les rend largement applicables dans l'industrie chimique.
● Les cartouches à haut débit de 20 pouces sont généralement installées dans des boîtiers de filtre verticaux, tandis que les cartouches de 40 pouces conviennent aux boîtiers de filtre verticaux ou horizontaux.
Fabrication de cartouches filtrantes plissées par polyester à haut débit série PBT
● Le matériau du filtre et la cage sont tous fabriqués en matériau PBT, ce qui nécessite l'équipement de soudage infrarouge le plus avancé.
● Le matériau filtrant PBT de haute qualité et la structure à grande surface plissée prolongent la durée de vie des cartouches filtrantes et réduisent les coûts d'utilisation.
● Les cartouches filtrantes PBT à haut débit fabriquées entièrement en polyester peuvent utiliser une structure multicouche pour atteindre une efficacité de filtration absolue.
● Le matériau de la membrane PBT compense les défauts de la membrane PP, avec une filtration de haute précision et un débit élevé, répondant aux besoins des utilisateurs.
● La cage PBT haute résistance présente une forte résistance à la compression, aux acides, aux alcalis et aux températures élevées, adaptée à la filtration dans l'industrie chimique.
| PBT | Matériel | Longueur | Indice de filtration | Matériau du joint torique | Intérieur (sélectif) |
|
Polyester plissé série PBT Cartouches filtrantes à haut débit |
T = Polyester PBT | 20 = 20"(508mm) | 1 = 1 μm | E = EPDM | C = Noyau central PBT |
| 2 = 2 μm | |||||
| 3 = 3μm | |||||
| 40 = 40"(1016mm) | 5 = 5μm | B = Buna-N | |||
| 10 = 10 μm | |||||
| 20 = 20 μm | |||||
| 60 = 60"(1524mm) | 40 = 40 μm | V = Viton | |||
| 50 = 50 μm | |||||
| 70 = 70 μm | |||||
| 100 = 100 μm |
Par exemple :
PBT-T-40-5-V-C
Cartouches filtrantes plissées à haut débit en polyester série PBT - Matériau : PBT - Longueur = 40" - Indice de filtration = 5 μm - Matériau du joint torique = Viton - C = Noyau central PBT
