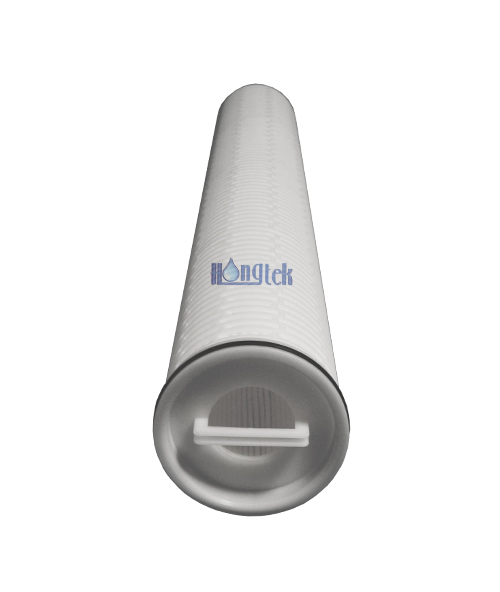

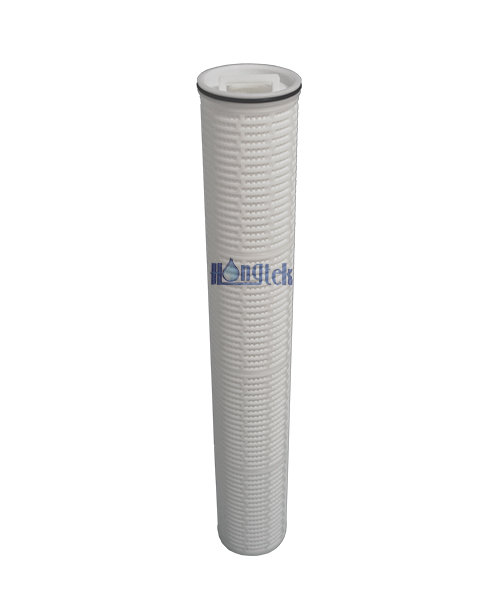

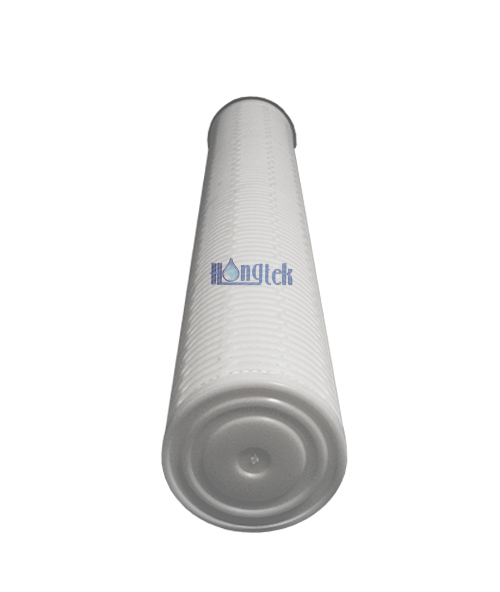

Les cartouches filtrantes plissées à haut débit de la série HFA sont des remplacements de filtres à cartouche à haut débit Pall Ultipleat, des cartouches plissées de haute qualité fabriquées par Hongtek. Le diamètre extérieur est généralement de 6 pouces (152 mm). Les filtres à haut débit peuvent être fabriqués sans noyau ou avec un noyau central interne avec une cage externe dure, une seule extrémité ouverte lorsque l'autre extrémité est scellée par un capuchon d'extrémité à joint torique.
Le débit de liquide de la cartouche filtrante à haut débit s'effectue de l'intérieur vers l'extérieur. La conception géométrique de grand diamètre des cartouches filtrantes plissées à haut débit en polypropylène agrandit la surface de filtration, renforce la capacité de rétention des impuretés pour économiser les quantités de cartouches filtrantes et améliore le débit lorsque l'efficacité de filtration dépasse 99 %. Les cartouches plissées à haut débit ont une large gamme de compatibilité chimique et d'applications, ce qui en fait l'option idéale pour les systèmes de filtration d'eau industriels à haut débit afin de protéger la membrane RO.
| Filtrer les médias | Polypropylène (PP) Plissé |
| Longueur | 20 pouces (508 mm), 40 pouces (1 016 mm), 60 pouces (1 524 mm) |
| Diamètre extérieur | 6 pouces (152 mm) |
| Diamètre intérieur | 73,5 mm |
| Indice de filtration | 1 μm, 2 μm, 3 μm, 5 μm, 10 μm, 20 μm, 40 μm, 70 μm, 100 μm |
| Support/Drainage | Polypropylène (PP) |
| Matériau du capuchon d'extrémité | Polypropylène (PP) renforcé de fibres de verre |
| À l'extérieur | Cage rigide, acier inoxydable (spécial) |
| Matériau du sceau | EPDM, Buna-N, Viton |
● La structure des pores dégradés des filtres plissés à haut débit offre des fonctions de filtre en couches
● La cage extérieure dure peut résister à une pression plus élevée que les filtres à haut débit fabriqués en filet souple
● La réduction de l'espace du système de filtration pourrait être maximisée jusqu'à 50 % afin de réduire les coûts de maintenance
● Le débit le plus élevé des cartouches plissées à haut débit peut atteindre 110 M³/H et être classé Beta 5000 (efficacité de 99,98 %).
● Le modèle de filtration intérieur vers extérieur des filtres à haut débit garantit le maintien de toutes les impuretés restées à l'intérieur du média plissé
● Les cartouches plissées à haut débit sont plus économiques en raison de leur efficacité de filtration élevée et de leurs coûts d'élimination des déchets inférieurs.
● Les matériaux répondent aux exigences de la FDA avec une large compatibilité chimique, sans résines, liants ou adhésifs et des tests d'intégrité à 100 %
● Peintures et revêtements
● Microélectronique, film et résine
● Traitement de l'eau dans la production d'électricité
● Préfiltration RO et dessalement de l'eau de mer
● Solvants, API et filtration de l'eau dans le domaine Bio
● Eau en bouteille, riche en fructose, huile comestible, boisson gazeuse et lait
Données de fonctionnement des cartouches filtrantes plissées à haut débit de la série HFA
| Température de fonctionnement maximale | 180 °F à 20 psid (82 °C à 1,4 bar) |
| 160 °F à 30 psid (71 °C à 2,1 bar) | |
| 77 °F à 50 psid (25 °C à 3,4 bar) | |
| Débit d'eau maximum suggéré | Longueur 20 pouces : 660 LPM |
| Longueur de 40 pouces : 1 300 LPM | |
| Longueur de 60 pouces : 1 900 LPM | |
| Direction du flux de liquide | De l'intérieur vers l'extérieur |
| Superficie typique | 3,5㎡ par 20 " cartouche filtrante |
| 7㎡ par 40 " cartouche filtrante | |
| 10,5㎡ par 60 " cartouche filtrante | |
| Recommander de changer la pression différentielle | 2,5 bar à 20 ℃ |

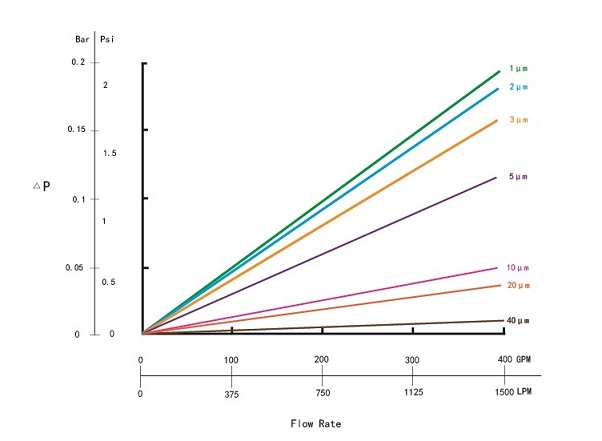

Taux de chute de pression pour les cartouches filtrantes plissées à haut débit de la série HFA de 40 pouces

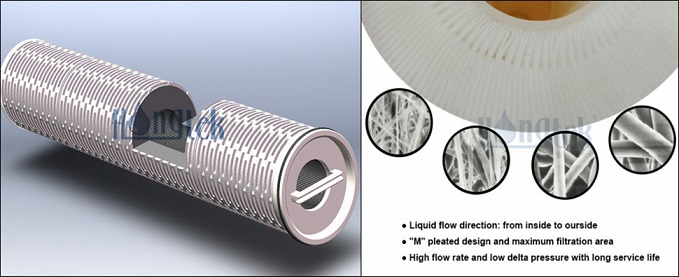

Conception pour cartouches filtrantes à haut débit
● Une équipe technique puissante peut vous aider à personnaliser les filtres plissés spéciaux à haut débit
● La conception 3D haut de gamme montre les avantages de la structure de remplacement des filtres haut débit Pall Ultipleat
● La conception complète est très importante pour la recherche, le développement et la fabrication de cartouches plissées à haut débit
● Accordez une grande attention à chaque détail, une meilleure conception pour créer des cartouches filtrantes à haut débit de meilleure qualité pour le système de filtration d'eau
Installation de cartouches filtrantes plissées à haut débit
● Les cartouches filtrantes à haut débit ont un débit intérieur vers l'extérieur, sans dérivation et longue durée de vie.
● Convient pour l'installation de boîtiers de filtre verticaux ou horizontaux en acier inoxydable et de boîtiers de filtre en plastique
● Cage dure extérieure pour créer une structure stable et une intégrité à 100 %, peut ajouter un noyau interne en cas de besoin
● Les filtres à haut débit et à faible pression delta, nominaux ou absolus, sont conçus pour répondre aux exigences
● Encombrement réduit et systèmes de filtration d'eau plus économiques, coûts de maintenance et d'élimination des déchets réduits
● Facile à installer et à remplacer, économisant des coûts de main d'œuvre et de maintenance, adapté aux boîtiers de filtre standards internationaux
| HFA | Matériel | Longueur | Indice de filtration |
Joint torique Matériel |
À l'intérieur (sélectif) |
|
Série HFA Plissé Haut Débit Cartouches filtrantes |
P = PP Plissé | 20 = 20 "(508 mm) | 1 = 1 μm | E = EPDM | C = Noyau Central PP |
| 2 = 2 μm | |||||
| 3 = 3μm | |||||
| 40 = 40 "(1 016 mm) | 5 = 5μm | B = Buna-N | |||
| 10 = 10 μm | |||||
| 20 = 20 μm | |||||
| 60 = 60 "(1 524 mm) | 40 = 40 μm | V = Viton | |||
| 50 = 50 μm | |||||
| 70 = 70 μm | |||||
| 100 = 100 μm |
Par exemple :
HFA-P-40-5-E
Cartouches filtrantes plissées à haut débit série HFA - Matériau : polypropylène - Longueur = 40" - Indice de filtration = 5 μm - Matériau du joint torique = EPDM
Des cartouches plissées à haut débit de spécifications spéciales peuvent être personnalisées, telles qu'un noyau central en PP, des embouts spéciaux ou une cage extérieure en acier inoxydable, etc.
